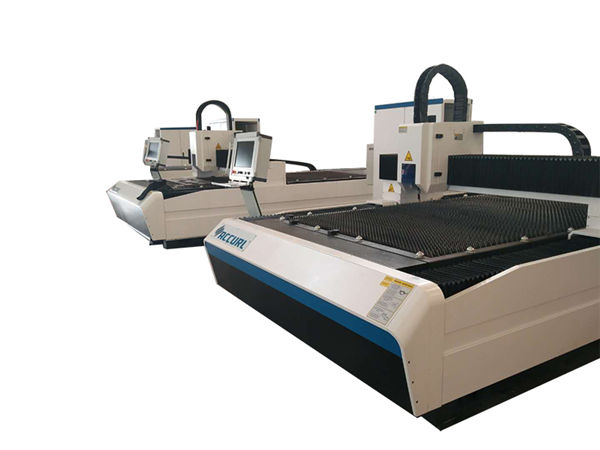

tööstuslik materjal metalli laserlõikamise masin / terase lõikamise seadmed

tööstuslik materjal metalli laserlõikamise masin / terase lõikamise seadmed

Toote üksikasjad


Sertifikaat: CE
Makse- ja tarnetingimused:
Minimaalne tellimiskogus: 1Seadista
Hind: läbiräägitav
Pakendi üksikasjad: 1 * 40GP konteiner
Tarneaeg: 30 päeva
Maksetingimused: L / C, D / A, T / T, D / P, Western Union

Toote üksikasjalik kirjeldus


Rakendus ::Kõik metallmaterjalidLõikepaksus:SS Upto 12mm, MS Upto 22cm
Laseri tüüp ::Imporditud originaalkiudlaserNimi:Kiudlaseriga lõikamismasin
Miniliini laius:0,1 mmToetatud graafiline vorming ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Maksimaalne kiirendus:1GKorduv täpsus ::+/- 0,03 mm
Töötemperatuur::0 ° C kuni 45 ° CJahutusrežiim:Vee jahutamine
Kaal (kg):4600Pinge::AC380 V ± 10% 50Hz (60Hz)

Kiudlasermasina eelis


1. Suurepärane tee kvaliteet: väiksem laserpunkt ja kõrge töö efektiivsus, kõrge kvaliteet.
2. Suur lõikekiirus: lõikekiirus on 2–3 korda suurem kui sama võimsusega CO2 laserlõikamismasinal.
3. Stabiilne töötamine: võtke kasutusele maailma parima impordi kiudlaserid, stabiilne pe
jõudlus, võtmeosad võivad ulatuda 100 000 tunnini;
4. Fotoelektrilise muundamise kõrge kasutegur: võrrelge CO2 laserlõikamismasinaga, kiudlaserlõikamismasinal on fotoelektrilise muundamise efektiivsus kolm korda suurem.
5. Madalad kulud: säästa energiat ja kaitse keskkonda. Fotoelektriline konversioonimäär on kuni 25–30%. Madal elektritarbimine, see on vaid umbes 20% -30% traditsioonilisest CO2 laserlõikamismasinast.
6. Madal hooldus: kiudliini edastus ei pea peegeldama objektiivi, säästa hoolduskulusid;
7 Lihtsad toimingud: kiudoptilise liini edastamine, optilist rada ei saa reguleerida.

Kiudlaserlõikusmasina peamised omadused


1) Maailmakuulsa Saksamaa Dlaser Fiber laserallika ja USA Laser Mech lõikepea vastuvõtmine ja
Dünaamilise fookuse süsteem, see suudab suure täpsusega lõigata ja mulgustada erinevat tüüpi metalle
ja suur kiirus.
2) Kuna laser edastatakse kiudainetega, pole laseriga optilist rada vaja hooldada ega reguleerida.
See vähendab tunduvalt masinate rikete määra ja pikendab tööiga.
3) Suureformaadiline lõikeala vastab mitmesuguste metallide töötlemise nõudmistele.

Spetsifikatsioon


LaserallikasKiud
Lõikeulatus (L * W)3000 mm × 15000 mm
Z-telje käik250 mm
Maks. positsioneerimiskiirus120 m / min
X, Y telg max. kiirendada kiirust1,0G
Jahutav vormVesijahutus
Laseri lainepikkus1070 nm


Laserallika väljundvõimsus



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Valikuline)

Min lõhe≤ 0,1 mm
X-, Y- ja Z-telje positsioneerimistäpsus± 0,03 mm
X-, Y- ja Z-telje korduv positsioneerimistäpsus± 0,01 mm
Lõikematerjali paksus (vastavalt materjalile)0,2 - 25 mm
Juhi mudelImporditud servomootor
Võimsuse vajadus380 V, 50/60 Hz
Töötemperatuur0–45 ℃
Pidev tööaeg24 tundi
Masina kaalUmbes 8600 kg
Toiteallika täielik kaitsetaseIP54

Lõikepaksuse võrdlustabel


LaservõimsusLõikamise max paksus
Süsinikteras (mm)Roostevaba teras (mm)Alumiinium (mm)Messing

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Üle parameetri ainult viitamiseks

Taotlusmaterjalid


Kiudlaserlõikeseadmed sobivad metalli lõikamiseks nagu roostevabast terasest leht, kerge terasplekk, süsinikterasplekk, legeerterasest lehtplaat, vedruterasest leht, raudplaat, tsingitud raud, tsingitud leht, alumiiniumplaat, vaskplekk, messingileht, pronksplekk , Kuldplaat, hõbeplaat, titaanplaat, metallplekk, metallplaat, torud ja torud jne.



Rakendustööstus


Kiudlaserlõikamismasinaid kasutatakse laialdaselt stendide, reklaamide, märkide, siltide, metallkirjade, LED-kirjade, köögitarvete, reklaamkirjade, lehtmetalli töötlemise, metallide komponentide ja nende osade, rauakaupade, šassii, nagid ja kapid töötlemise, metalli käsitöö, metallist kunstiesemed, liftipaneelide lõikamine, riistvara, autoosad, prilliraam, elektroonikaosad, nimesiltid jne.

Üksikasjalikud pildid




Nimi:Masina kere ja lisaseadmed.600 ℃ kuumtöötlus, 24-tunnine jahutamine ahjus, täpne keevitamine süsinikdioksiidi kaitsega, et tagada 20-aastane kasutamine ilma deformatsioonideta.
b.Sünkroonsed X / Y / Z teljed: Z-telg võib kulgeda 150 mm, see sobib paljude metallilehtede lõikamiseks.
c.Kvaliteetne kvaliteet tagab selle vastupidavuse ja hõlpsama hoolduse.
Nimi:Vahelduvvoolu servomootor ja juhtTõmmatud servomootor (kahe telje mootoriga Y-telg) koos keeruka planetaarse reduktoriga tagab ühtlase, täpse ja usaldusväärse ajami.
Nimi:Täpsed lineaarsed juhendidTäpsem lõikesüsteem, laserjõud ja servo liikumine sobivad üksteisega ideaalselt, imporditud ülitäpse käigu ja rack-ajamissüsteemi, vahetatava kahekordse töölaua vahel, et tagada suurem töötlemiskiirus ja täpsus ..
Nimi:Lõikepea

Kontaktivaba lõikepea funktsioon on automaatne kõrguse jälgimine ja kokkupõrke vältimine, mis parandab sama väljundvõimsuse korral oluliselt lõikamiskiirust, sujuvust ja lõiketäpsust. Ühesõnaga, saagimise efektiivsust saab suurendada.

Nimi:Laserkiirusega kiirus, ülitäpne lõikejoon ja sujuv lõikeserv

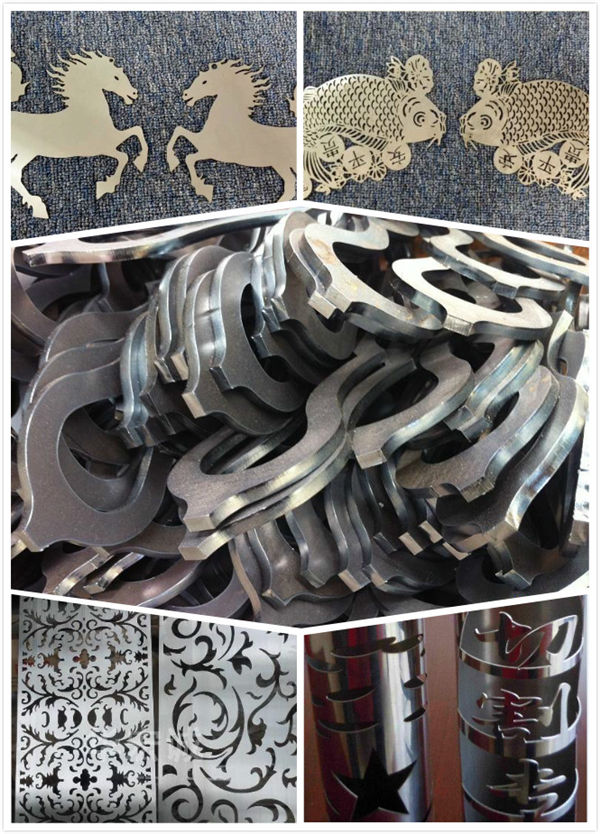

Proovide lõikamine


Treening


Müügijärgne teenindus koolitusest masinate paigaldamiseni (3 viisi):

1.Treenimisvideo ja ingliskeelne kasutusjuhend, mida pakutakse installimisel, kasutamisel, hooldamisel ja tõrkeotsingul, ning tehniline juhend, mida pakutakse e-posti, faksi, telefoni / whatsapp / skype // jne kaudu, kui kohtute mõned installimise, kasutamise või reguleerimise probleemid.
2.Teie ettevõte võib korraldada tehniku tuleku meie tehasesse, et õppida põhiteadmisi seadmetest ja tööks vajalikest põhiastmetest, piisav koolitusaeg umbes 3–5 päeva, koolituse sisu on järgmine:
a) ühine joonistamistarkvara koolitus;
b) treeningprotseduurid masinal sisse ja välja;
c) Juhtpaneeli ja tarkvara parameetrite olulisus, parameetrite vahemiku seadistamine
d) masina põhipuhastus ja hooldus;
e) Riistvara üldine tõrkeotsing;
f) Ettevaatust kasutamisel.
3.Ost-ukseni juhendamise koolitusteenus. viisa, reisikulud ja majutus makstakse kliendi kulul. Parem on korraldada koolitusperioodil tõlk mõlemale meie insenerile. Treeningu aeg: 3–5 päeva.

Garantii


a) .1 Kogu masina aasta (inimtegevusest tulenevad kahjustused lepitakse kokku.).
b) .Laseri allikas 2-aastane garantii
c) .Elukestev hooldus ja varuosade tarnimine
d) .Töökodade personali tasuta koolitus. (insener võib minna välismaale läbirääkimiste teel.)

Pakendamine ja saatmine


1.Meie puust ümbris on pärast fumigeerimist. Puidu ülevaatust pole vaja, säästes saatmisaega.
2.Kõik masina varuosad olid kaetud mõne pehme materjaliga, peamiselt pärlvillaga.
Vältige kõiki tarneprotsessis tekkida võivaid kahjustusi. Siis katame plastkile tihedalt ümber, veenduge, et kaetud pehmed materjalid oleksid terved, vältides ka veekindlust ja roostekindlust.
3.Kõige olulisem on fikseeritud raketisega puitümbris.
4.Puust korpuse põhjas on kindel rauast tungraud, mida on mugav käsitseda ja transportida.
