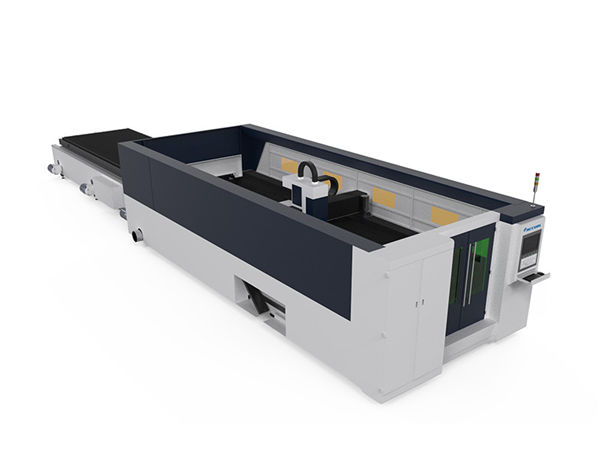

nimesilt laserplaadilõikusmasin 3mm alumiiniumlaserlõikur

nimesilt laserplaadilõikusmasin 3mm alumiiniumlaserlõikur

Toote üksikasjad


Sertifikaat: CE
Makse- ja tarnetingimused:
Minimaalne tellimiskogus: 1Seadista
Hind: läbiräägitav
Pakendi üksikasjad: 1 * 40GP konteiner
Tarneaeg: 30 päeva
Maksetingimused: L / C, D / A, T / T, D / P, Western Union

Toote üksikasjalik kirjeldus


Rakendus ::Kõik metallmaterjalidLõikepaksus:SS Upto 12mm, MS Upto 22cm
Laseri tüüp ::KiudImpulsi sagedus:1-2000Hz
Positsioneerimissüsteem:Punane tuliJuhtimistarkvara ::Küpsik
Toetatud graafiline vorming ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTPäritolukoht::Hiina
Mudeli number ::TY-DD3015Pakutakse müügijärgset teenindust ::Insenerid, kes on saadaval masinate hooldamiseks välismaal
Korduv täpsus ::+ -0,03mmTöötemperatuur::0 ° C kuni 45 ° C
Tööniiskus ::5%-95%Laseri allikas:Hiina või imporditud
Pinge::AC380 V ± 10% 50Hz (60Hz)Lõikamisala:3000x1500mm

Kiudlaseriga lõikamismasina eelis


1. Suurepärane tee kvaliteet: väiksem laserpunkt ja kõrge töö efektiivsus, kõrge kvaliteet.
2. Suur lõikekiirus: lõikekiirus on 2–3 korda suurem kui sama võimsusega CO2 laserlõikamismasinal.
3. stabiilne jooks: võtta kasutusele maailma parima impordi kiudlaserid, stabiilne jõudlus, võtmeosad võivad ulatuda 100 000 tunnini;
4. Fotoelektrilise muundamise kõrge efektiivsus: võrrelge CO2 laserlõikamismasinaga, kiudlaserlõikamismasinal on fotoelektrilise muundamise efektiivsus kolm korda suurem.
5. Madalad kulud: säästa energiat ja kaitse keskkonda. Fotoelektriline konversioonimäär on kuni 25–30%. Madal elektritarbimine, see on vaid umbes 20% -30% traditsioonilisest CO2 laserlõikamismasinast.
6. Madal hooldus: fiiberliini edastus ei pea peegeldama läätsi, säästa hoolduskulusid;
7 lihtsat toimingut: kiudoptilise liini edastamine, optilist rada ei saa reguleerida.

Kiudlaserlõikusmasina peamised omadused


Masina kere:
1. Taiyi 8 mm teraskonstruktsiooniga masina korpus, 600 ℃ kuumtöötlus, täpne keevitamine, et tagada 20-aastane kasutamine ilma deformatsioonideta.
2. Tugipositsioon magneesiumisulamist valamisega, tugev stabiilsus ilma deformatsioonita, kiire liikumine.
3. Tõhusa tsoneerimisega suitsetamissüsteem masina korpuse mõlemal küljel, tugeva segmendi tolmu ja suitsetamise kogumine vähendab töötajatele tekitatavat kahju.
4. Imporditud täppisääriku reduktor ja servomootor, kiire sõidukiirus.
5. 70 laba ja 6 libisemisriba masinavoodil, lähedaste labadega masina hoiatuse vähendamiseks, silindritega töötavad libisemisribadega, et lehti hõlpsalt üles laadida ja alla laadida.
6. Elastset laadimiskasti saab avada nii ees kui ka mõlemal küljel, mis on masina töökorras kindel.

Spetsifikatsioon


LaserallikasKiud
Lõikeulatus (L * W)3000 mm × 15000 mm
Z-telje käik250 mm
Maks. positsioneerimiskiirus120 m / min
X, Y telg max. kiirendada kiirust1,0G
Jahutav vormVesijahutus
Laseri lainepikkus1070 nm


Laserallika väljundvõimsus



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Valikuline)

Min lõhe≤ 0,1 mm
X-, Y- ja Z-telje positsioneerimistäpsus± 0,03 mm
X-, Y- ja Z-telje korduv positsioneerimistäpsus± 0,01 mm
Lõikematerjali paksus (vastavalt materjalile)0,2 - 25 mm
Juhi mudelImporditud servomootor
Võimsuse vajadus380 V, 50/60 Hz
Töötemperatuur0–45 ℃
Pidev tööaeg24 tundi
Masina kaalUmbes 12000 kg
Toiteallika täielik kaitsetaseIP54

Lõikepaksuse võrdlustabel


LaservõimsusLõikamise max paksus
Süsinikteras (mm)Roostevaba teras (mm)Alumiinium (mm)Messing

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Üle parameetri ainult viitamiseks

Üksikasjalikud pildid


Nimi:Masina kere ja lisaseadmed.600 ℃ kuumtöötlus, 24-tunnine jahutamine ahjus, täpne keevitamine süsinikdioksiidi kaitsega, et tagada 20-aastane kasutamine ilma deformatsioonideta.
b.Sünkroonsed X / Y / Z teljed: Z-telg võib kulgeda 150 mm, see sobib paljude metallilehtede lõikamiseks.
c.Kvaliteetne kvaliteet tagab selle vastupidavuse ja hõlpsama hoolduse.
Nimi:Vahelduvvoolu servomootor ja juhtTõmmatud servomootor (kahe telje mootoriga Y-telg) koos keeruka planetaarse reduktoriga tagab ühtlase, täpse ja usaldusväärse ajami.
Nimi:Täpsed lineaarsed juhendidTäpsem lõikesüsteem, laserjõud ja servo liikumine sobivad üksteisega ideaalselt, imporditud ülitäpse käigu ja rack-ajamissüsteemi, vahetatava kahekordse töölaua vahel, et tagada suurem töötlemiskiirus ja täpsus ..
Nimi:LõikepeaKontaktita lõikepea funktsioon on automaatne kõrguse jälgimine ja kokkupõrke vältimine, mis parandab sama väljundvõimsuse korral oluliselt lõikamiskiirust, sujuvust ja lõiketäpsust. Ühesõnaga, saagimise efektiivsust saab suurendada.
Nimi:Laserkiirusega kiirus, ülitäpne lõikejoon ja sujuv lõikeserv

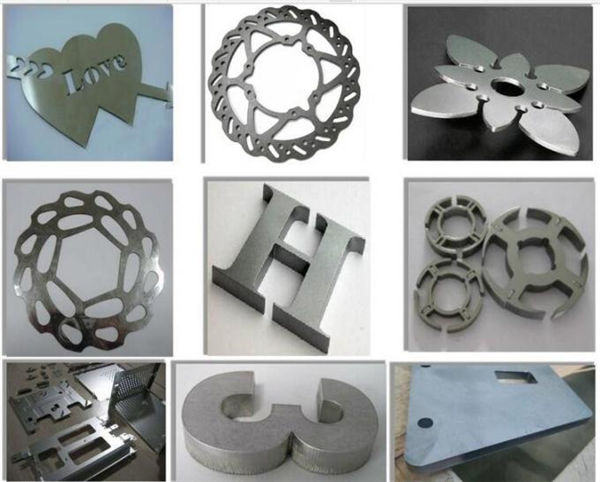

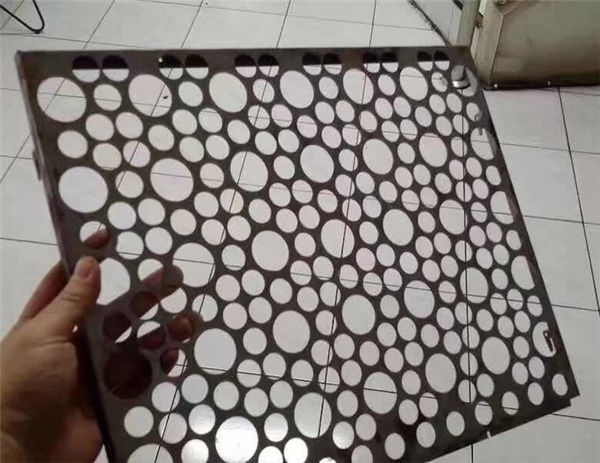

Proovide lõikamine
