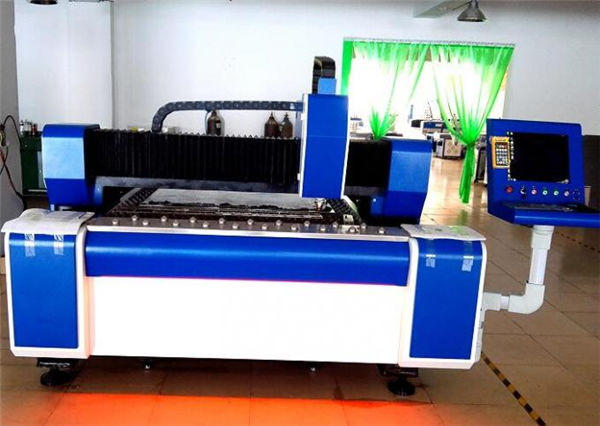

kiudlaseriga lõikamismasin 3000mm × 1500mm

kiudlaseriga lõikamismasin 3000mm × 1500mm

Toote üksikasjad


Sertifikaat: CE
Makse- ja tarnetingimused:
Minimaalne tellimiskogus: 1Seadista
Hind: läbiräägitav
Pakendi üksikasjad: 1 * 40GP konteiner
Tarneaeg: 30 päeva
Maksetingimused: L / C, D / A, T / T, D / P, Western Union

Toote üksikasjalik kirjeldus


Rakendus ::Kõik metallmaterjalidLõikepaksus:SS Upto 12mm, MS Upto 22cm
Laseri tüüp ::Imporditud originaalkiudlaserLõike paksus:20 mm / CS; 10mm / SS
Miniliini laius:0,1 mmJuhtimistarkvara ::Küpsik
Toetatud graafiline vorming ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTBrändi nimi::TAIYI LASER
Korduv täpsus ::+/- 0,03 mmTöötemperatuur::0 ° C kuni 45 ° C
Jahutusrežiim:Vee jahutamineLaseri allikas:IPG / Nlight / Raycus / Max
Pinge::AC380 V ± 10% 50Hz (60Hz)Lõikamisala:3000x1500mm

Laser-mehaaniline töötlemine raua lõikur masin, Lazer lõikur, metall laser lõikamise masin

Kiudlasermasina eelis


1) Suurepärane valgusvihu kvaliteet: väiksem fookuse läbimõõt ja kõrge töö efektiivsus, kõrge kvaliteet.

2) Suur lõikekiirus: lõikekiirus on üle 60m / min

3) stabiilne käitamine: maailma parimate imporditud kiudlaserite vastuvõtmine, stabiilne jõudlus, võtmedetailid saavad

jõuda 100 000 tunnini;

4) fotoelektrilise muundamise kõrge efektiivsus: võrrelge CO2 laserlõikamismasinaga,

kiudlaserlõikusmasinal on fotoelektrilise muundamise efektiivsus kolm korda suurem

5) Madal hind ja madal hooldus: säästa energiat ja kaitse keskkonda. Fotoelektriline ümberarvestuskurss

on kuni 25-30%. Madal elektritarbimine, see on vaid umbes 20% -30% traditsioonilisest CO2 laserist

lõikemasin. Kiudliini edastus ei pea peegeldama objektiivi, säästa hoolduskulusid;

6) Lihtsad toimingud: kiudliini edastus, optilist rada ei kohandata;

7) ülipainduvad optilised efektid: kompaktne disain, lihtsad ja paindlikud valmistamisnõuded.



Funktsioon ja omand


Vastuvõtmine maailmakuulsale Saksamaa Dlaser Fiber laserallikale ja USA Laser Mech lõikepeale ning dünaamilise fookuse süsteemile, suudab see suure täpsusega ja suure kiirusega erinevat tüüpi metalle lõigata ja mulgustada.
Kuna laser edastatakse kiudude abil, ei ole vaja laseri optilist rada hooldada ega seda kohandada. See vähendab tunduvalt masinate rikete määra ja pikendab tööiga.
Suureformaadiline lõikeala vastab mitmesuguste metallide töötlemise nõudmistele.

Kuna laser edastatakse kiudude abil, ei ole vaja laseri optilist rada hooldada ega seda kohandada. See vähendab tunduvalt masinate rikete määra ja pikendab tööiga.
Kuna laser edastatakse kiudude abil, ei ole vaja laserkiirguse teed hooldada ega seda kohandada. See vähendab tunduvalt masinate rikke määra ja pikendab tööiga.

Spetsifikatsioon


Mudel3015DD
LaserallikasKiud
Lõikeulatus (L * W)3000 mm × 15000 mm
Z-telje käik250 mm
Maks. positsioneerimiskiirus120 m / min
X, Y telg max. kiirendada kiirust1,0G
Jahutav vormVesijahutus
Laseri lainepikkus1070 nm


Laserallika väljundvõimsus



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Valikuline)

Min lõhe≤ 0,1 mm
X-, Y- ja Z-telje positsioneerimistäpsus± 0,03 mm
X-, Y- ja Z-telje korduv positsioneerimistäpsus± 0,01 mm
Lõikematerjali paksus (vastavalt materjalile)0,2 - 25 mm
Juhi mudelImporditud servomootor
Võimsuse vajadus380 V, 50/60 Hz
Töötemperatuur0–45 ℃
Pidev tööaeg24 tundi
Masina kaalUmbes 12000 kg
Toiteallika täielik kaitsetaseIP54

Lõikepaksuse võrdlustabel


LaservõimsusLõikamise max paksus
Süsinikteras (mm)Roostevaba teras (mm)Alumiinium (mm)Messing

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Üle parameetri ainult viitamiseks

Lõikamismaterjalid


Kiudlaseriga saab lõigata igat liiki värvilisi metalle, näiteks vaske, alumiiniumi, seda suure peegeldusega materjale ja volframit, samuti saab lõigata roostevabast terasest, süsinikterasest, mangaaniterasest, galvaniseeritud lehest, alumiiniumplatvormist kullasulamist plaati ja muid haruldasi haruldasi metallid.

Rakendustööstus


Kiudlaserlõikamismasinat saab laialdaselt kasutada lennunduses, lennunduses, elektroonikas, liftides, meditsiiniseadmetes, köögi elektriseadmetes, autoosades, elektriseadmetes, kullatud šassiikapid, mehaaniliste seadmete, valgustite riistvara, reklaamimärkide, vitriiniseadmete, igasuguste metallitooted, lehtmetalli lõikamine ja muu tööstus.

Proovide lõikamine


Müügieelne teenus


1. Proovide tasuta lõikamine
Proovide tasuta lõikamise / testimise jaoks saatke meile oma CAD-fail. Lõikamise teeme siin ja teeme video, et näidata teile lõikamist, või saatke proov teile, et kontrollida lõikamise kvaliteeti.
2. Masina kohandatud disain
Vastavalt kliendi taotlusele võime oma masina kliendi mugavuse ja tootmise kõrge efektiivsuse huvides vastavalt üle vaadata.

Teenindus pärast müüki


A. Masinale antakse installeerimise, kasutamise, hoolduse ja tõrkeotsingu jaoks ingliskeelne koolitusvideo ja kasutusjuhend inglise keeles ning see annab tehnilise juhendi e-posti, faksi, telefoni, skype'i kaudu….
B. Pakume kliendi kodulehele tehnikut paigaldamiseks ja koolitamiseks, klient katab viisa, pileti, kohalikud elamiskulud.
C. Klient võib tulla meie tehasesse koolitusele. Pakume väljaõpet paigalduse, töötamise, masinate tõrkeotsingu ja hoolduse alal.
Meie töökojas koolituse ajal pakume 7 päeva jooksul tasuta koolitust ja elamiskulusid, piirake 2 inimest.

Garantii


a) .1 Kogu masina aasta (inimtegevusest tulenevad kahjustused lepitakse kokku.).
b) .Laseri allikas 2-aastane garantii
c) .Elukestev hooldus ja varuosade tarnimine
d) .Töökodade personali tasuta koolitus. (insener võib minna välismaale läbirääkimiste teel.)
