roostevabast terasest lehtmetallist kiudlaseriga lõikamismasin

Toote üksikasjad

Sertifikaat: CE
Makse- ja tarnetingimused:
Minimaalne tellimiskogus: 1Seadista
Hind: läbiräägitav
Pakendi üksikasjad: 1 * 40GP konteiner
Tarneaeg: 30 päeva
Maksetingimused: L / C, D / A, T / T, D / P, Western Union
Varustusvõime: 150sets

Toote üksikasjalik kirjeldus

Rakendus ::	Kõik metallmaterjalid	Lõikepaksus:	SS Upto 12mm, MS Upto 22cm
Laseri tüüp ::	Kiud	Impulsi sagedus:	1-2000Hz
Positsioneerimissüsteem:	Punane tuli	Juhtimistarkvara ::	Küpsik
Toetatud graafiline vorming ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Päritolukoht::	Hiina
Mudeli number ::	TY-6020JB	Pakutakse müügijärgset teenindust ::	Insenerid, kes on saadaval masinate hooldamiseks välismaal
Korduv täpsus ::	+ -0,03mm	Töötemperatuur::	0 ° C kuni 45 ° C
Tööniiskus ::	5%-95%	Laseri allikas:	Hiina või imporditud
Pinge::	AC380 V ± 10% 50Hz (60Hz)	Lõikamisala:	6000 * 2000mm
Tootenimi:	Metallist lehtterasest laserlõikusmasin TY-6020JB

Kiudlasermasina eelis

1. Võrreldes traditsioonilise laseriga, kiudlaser on keskkonnakaitse
2. Palju väiksem energiatarve: kiudlaseri fotoelektrilise muundamise kasutegur on 15 korda suurem kui traditsioonilisel laseril.
3. Kõrgem laserpunktikvaliteet: ühe mooduliga laserallikas
4. Väiksem tarbimine: elektritarbimine on alla 7 kW tunnis.

Kiudlaserlõikusmasina peamised omadused

Masina kere:
1. Taiyi 8 mm teraskonstruktsiooniga masina korpus, 600 ℃ kuumtöötlus, täpne keevitamine, et tagada 20-aastane kasutamine ilma deformatsioonideta.

2. Tugipositsioon magneesiumisulamist valamisega, tugev stabiilsus ilma deformatsioonita, kiire liikumine.

3. Tõhusa tsoneerimisega suitsetamissüsteem masina korpuse mõlemal küljel, tugeva segmendi tolmu ja suitsetamise kogumine vähendab töötajatele tekitatavat kahju.

4. Imporditud täppisääriku reduktor ja servomootor, kiire sõidukiirus.

5. 70 laba ja 6 libisemisriba masinavoodil, lähedaste labadega masina hoiatuse vähendamiseks, silindritega töötavad libisemisribadega, et lehti hõlpsalt üles laadida ja alla laadida.

6. Elastset laadimiskasti saab avada nii ees kui ka mõlemal küljel, mis on masina töökorras kindel.

Spetsifikatsioon

Laserallikas	Kiud
Lõikeulatus (L * W)	6000 mm × 2000 mm
Z-telje käik	250 mm
Maks. positsioneerimiskiirus	120 m / min
X, Y telg max. kiirendada kiirust	1,0G
Jahutav vorm	Vesijahutus
Laseri lainepikkus	1070 nm
Laserallika väljundvõimsus	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valikuline)
Min lõhe	≤ 0,1 mm
X-, Y- ja Z-telje positsioneerimistäpsus	± 0,03 mm
X-, Y- ja Z-telje korduv positsioneerimistäpsus	± 0,01 mm
Lõikematerjali paksus (vastavalt materjalile)	0,2 - 25 mm
Juhi mudel	Imporditud servomootor
Võimsuse vajadus	380 V, 50/60 Hz
Töötemperatuur	0–45 ℃
Pidev tööaeg	24 tundi
Masina kaal	Umbes 12000 kg
Toiteallika täielik kaitsetase	IP54

Lõikepaksuse võrdlustabel

Laservõimsus	Lõikamise max paksus
Laservõimsus	Süsinikteras (mm)	Roostevaba teras (mm)	Alumiinium (mm)	Messing (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Üle parameetri ainult viitamiseks

Rakendusmaterjalid

Roostevaba teras, süsinikteras, legeeritud teras, räni teras, vedruteras, tsingitud plaat, marineeritud plaat, messingplaat, vaskplaat, alumiiniumplaat jne

Üksikasjalikud pildid

	Nimi:Masina kere ja lisaseadmed a.600 ℃ kuumtöötlus, 24-tunnine jahutamine ahjus, täpne keevitamine süsinikdioksiidi kaitsmiseks, et tagada 20-aastane kasutamine ilma deformatsioonideta. b.Sünkroonsed X / Y / Z teljed: Z-telg võib kulgeda 150 mm, see sobib paljude metallilehtede lõikamiseks. c.Kvaliteetne kvaliteet tagab selle vastupidavuse ja hõlpsama hoolduse.
Nimi:Vahelduvvoolu servomootor ja juht Imporditud servomootor (Y-telg, mida käitavad kaks servomootorit) koos keeruka planeedireduktoriga tagab ühtlase, täpse ja usaldusväärse ajami.
	Nimi:Täpsed lineaarsed juhendid Täiustatud lõikesüsteem, laservõimsus ja servoliikumine sobivad üksteisega ideaalselt, imporditud ülitäpse käigu- ja hammasülekandesüsteem, vahetatav kahekordne töölaud, et tagada suurem töötlemiskiirus ja täpsus ..
Nimi:Lõikepea Kontaktivaba lõikepea funktsioon on automaatne kõrguse jälgimine ja kokkupõrke vältimine, mis parandab sama väljundvõimsuse korral oluliselt lõikamiskiirust, sujuvust ja lõiketäpsust. Ühesõnaga, saagimise efektiivsust saab suurendada.
	Nimi:Laserallikas kiire kiirus, ülitäpne lõikejoon ja sujuv lõikeserv

Nimi:Masina kere ja lisaseadmed

a.600 ℃ kuumtöötlus, 24-tunnine jahutamine ahjus, täpne keevitamine süsinikdioksiidi kaitsmiseks, et tagada 20-aastane kasutamine ilma deformatsioonideta.
b.Sünkroonsed X / Y / Z teljed: Z-telg võib kulgeda 150 mm, see sobib paljude metallilehtede lõikamiseks.
c.Kvaliteetne kvaliteet tagab selle vastupidavuse ja hõlpsama hoolduse.

Nimi:Vahelduvvoolu servomootor ja juht

Imporditud servomootor (Y-telg, mida käitavad kaks servomootorit) koos keeruka planeedireduktoriga tagab ühtlase, täpse ja usaldusväärse ajami.

Nimi:Täpsed lineaarsed juhendid

Täiustatud lõikesüsteem, laservõimsus ja servoliikumine sobivad üksteisega ideaalselt, imporditud ülitäpse käigu- ja hammasülekandesüsteem, vahetatav kahekordne töölaud, et tagada suurem töötlemiskiirus ja täpsus ..

Nimi:Lõikepea

Kontaktivaba lõikepea funktsioon on automaatne kõrguse jälgimine ja kokkupõrke vältimine, mis parandab sama väljundvõimsuse korral oluliselt lõikamiskiirust, sujuvust ja lõiketäpsust. Ühesõnaga, saagimise efektiivsust saab suurendada.

Nimi:Laserallikas

kiire kiirus, ülitäpne lõikejoon ja sujuv lõikeserv

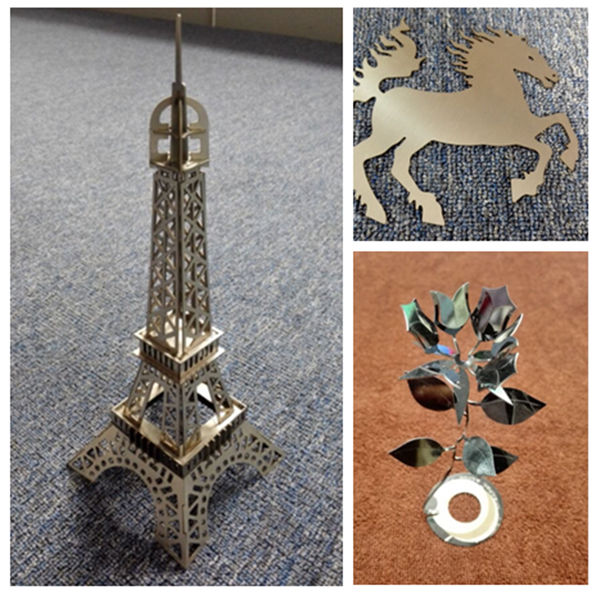

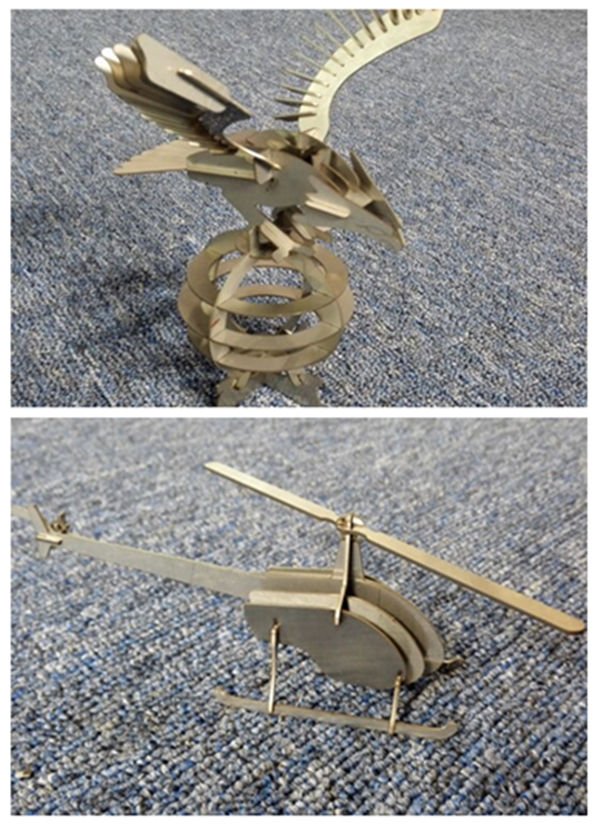

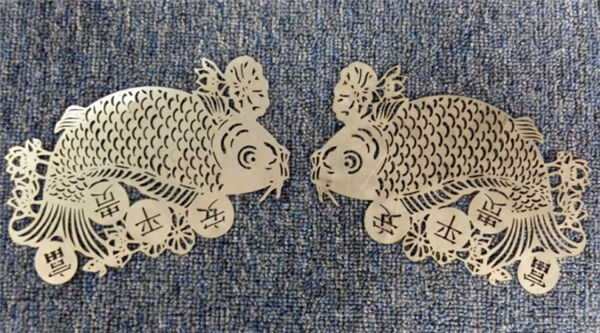

Proovide lõikamine

Treening

Müügijärgne teenindus koolitusest masinate paigaldamiseni (3 viisi):
1. Inglisekeelne koolitusvideo ja kasutusjuhend, mida pakutakse installimisel, kasutamisel, hooldamisel ja tõrkeotsingul, ning tehniline juhend, mida pakutakse e-posti, faksi, telefoni / whatsapp / skype // jne kaudu, kui kohtute mõned installimise, kasutamise või reguleerimise probleemid.
2. Teie ettevõte võib korraldada tehniku tuleku meie tehasesse, et õppida põhiteadmisi seadmetest ja tööks vajalikke asju, piisav koolituse aeg umbes 3–5 päeva, koolituse sisu on järgmine:
a) ühine joonistamistarkvara koolitus;
b) treeningprotseduurid masinal sisse ja välja;
c) Juhtpaneeli ja tarkvara parameetrite olulisus, parameetrite vahemiku seadistamine
d) masina põhipuhastus ja hooldus;
e) Riistvara üldine tõrkeotsing;
f) Ettevaatust kasutamisel.
3. Juhendamise koolitus ukselt-uksele. viisa, reisikulud ja majutus makstakse kliendi kulul. Parem on korraldada koolitusperioodil tõlk mõlemale meie insenerile. Treeningu aeg: 3–5 päeva.

Garantii

a). 1Aasta kogu masina jaoks metallkiudlaseriga lõikamismasina jaoks. (Inimtegevusest tulenevad kahjustused peetakse läbirääkimisi.)
b). Laserallikale 2-aastane garantii
c). Elukestev hooldus ja varuosade tarnimine
d). Operatsioonipersonali tasuta koolitus. (insener võib minna välismaale läbirääkimiste teel.)
