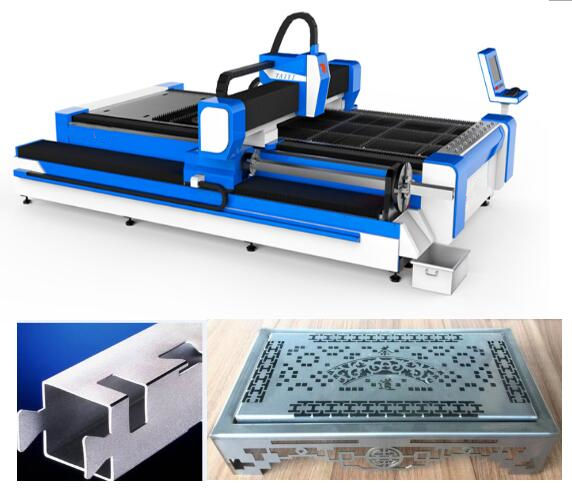

ss torud 3D-laserlõikur / 3-teljeline kiudpleki lõikur

Toote üksikasjad

Sertifikaat: CE

Makse- ja tarnetingimused:

Minimaalne tellimiskogus: 1Seadista

Hind: läbiräägitav

Pakendi üksikasjad: 1 * 20GP konteiner

Tarneaeg: 30 päeva

Maksetingimused: L / C, D / A, T / T, D / P, Western Union, L / C

Pakkumise võime: 50sets kuus

Toote üksikasjalik kirjeldus

Rakendus ::	Kõik metallmaterjalid	Lõikepaksus:	SS Upto 10mm, MS Upto 22cm
Laseri tüüp ::	Kiud	CNC või mitte ::	Jah
Jahutusrežiim ::	Vee jahutamine	Juhtimistarkvara ::	Küpsik
Toetatud graafiline vorming ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Päritolukoht::	Hiina
Mudeli number ::	TY-3015DG	Pakutakse müügijärgset teenindust ::	Insenerid, kes on saadaval masinate hooldamiseks välismaal
Korduv täpsus ::	+ -0,03mm	Töötemperatuur::	0 ° C kuni 45 ° C
Tööniiskus ::	5%-95%	Torude lõikamise vahemik:	20-130mmx3000mm
Pinge::	AC380 V ± 10% 50Hz (60Hz)	Lõikamisala:	3000 * 1500mm standard, suurem saab kohandada

Masina kere

1. Taiyi 8 mm teraskonstruktsiooniga masina korpus, 600 ℃ kuumtöötlus, täpne keevitamine, et tagada 20-aastane kasutamine ilma deformatsioonideta.

2. Tugipositsioon magneesiumisulamist valamisega, tugev stabiilsus ilma deformatsioonita, kiire liikumine.

3. Tõhusa tsoneerimisega suitsetamissüsteem masina korpuse mõlemal küljel, tugeva segmendi tolmu ja suitsetamise kogumine vähendab töötajatele tekitatavat kahju.

4. Imporditud täppisääriku reduktor ja servomootor, kiire sõidukiirus.

5. 70 laba ja 6 libisemisriba masinavoodil, lähedaste labadega masina hoiatuse vähendamiseks, silindritega töötavad libisemisribadega, et lehti hõlpsalt üles laadida ja alla laadida.

6. Elastset laadimiskasti saab avada nii ees kui ka mõlemal küljel, mis on masina töökorras kindel.

Kiudlaseriga lõikamismasina eelis

1. Võrreldes traditsioonilise laseriga, kiudlaser on keskkonnakaitselisem:
2. Palju väiksem energiatarve: kiudlaseri fotoelektrilise muundamise kasutegur on 15 korda suurem kui traditsioonilisel laseril.
3. Kõrgem laserpunktikvaliteet: ühe mooduliga laserallikas
4. Väiksem tarbimine: elektritarbimine on alla 7 kW tunnis.

Kuluanalüüs tunnis
Ei	Üksus	Lõikamine SS (1mm)	Lõiketeras (5mm)	Märkus
1	Elektriline	1,4USD / tund	1,4USD / tund	1. Kui me kasutame lõikamiseks õhku, siis maksumus = õhukompressori elektrilaeng + masina elektriline + tarbige osi 2. Arvestades kulusid, mis arvutatakse Dongguani kohalike tasude põhjal, on eri riikides erinevusi. 3.Lõike erineva paksusega lõikamiseks on erinevad gus-tarbid
2	Gaas (N2 / O2)	2USD / tund	1,4USD / tund
3	Kaitseklaas, otsik	0,06USD / tund	0,07USD / tund
Kogumaksumus		3,46USD / tund	2,87USD / tund

Spetsifikatsioon

Mudel	TY-3015DG
Laserallikas	Kiud
Lõikeulatus (L * W)	3000 mm × 1500 mm
Z-telje käik	250 mm
Maks. positsioneerimiskiirus	120 m / min
X, Y telg max. kiirendada kiirust	1,0G
Jahutav vorm	Vesijahutus
Laseri lainepikkus	1070 nm
Laserallika väljundvõimsus	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valikuline)
Min lõhe	≤ 0,1 mm
X-, Y- ja Z-telje positsioneerimistäpsus	± 0,03 mm
X-, Y- ja Z-telje korduv positsioneerimistäpsus	± 0,01 mm
Lõikematerjali paksus (vastavalt materjalile)	0,2 - 25 mm
Juhi mudel	Imporditud servomootor
Võimsuse vajadus	380 V, 50/60 Hz
Töötemperatuur	0–45 ℃
Pidev tööaeg	24 tundi
Masina kaal	Umbes 12000 kg
Toiteallika täielik kaitsetase	IP54

Üksikasjalikud pildid

	Nimi:Masina kere ja lisaseadmed a.600 ℃ kuumtöötlus, 24-tunnine jahutamine ahjus, täpne keevitamine süsinikdioksiidi kaitsmiseks, et tagada 20-aastane kasutamine ilma deformatsioonideta. b.Sünkroonsed X / Y / Z teljed: Z-telg võib kulgeda 150 mm, see sobib paljude metallilehtede lõikamiseks. c.Kvaliteetne kvaliteet tagab selle vastupidavuse ja hõlpsama hoolduse.
Nimi:Vahelduvvoolu servomootor ja juht Imporditud servomootor (Y-telg, mida käitavad kaks servomootorit) koos keeruka planeedireduktoriga tagab ühtlase, täpse ja usaldusväärse ajami.
	Nimi:Täpsed lineaarsed juhendid Täiustatud lõikesüsteem, laservõimsus ja servoliikumine sobivad üksteisega ideaalselt, imporditud ülitäpse käigu- ja hammasülekandesüsteem, vahetatav kahekordne töölaud, et tagada suurem töötlemiskiirus ja täpsus ..
Nimi:Lõikepea Kontaktivaba lõikepea funktsioon on automaatne kõrguse jälgimine ja kokkupõrke vältimine, mis parandab sama väljundvõimsuse korral oluliselt lõikamiskiirust, sujuvust ja lõiketäpsust. Ühesõnaga, saagimise efektiivsust saab suurendada.
	Nimi:Laserallikas kiire kiirus, ülitäpne lõikejoon ja sujuv lõikeserv

Nimi:Masina kere ja lisaseadmed

a.600 ℃ kuumtöötlus, 24-tunnine jahutamine ahjus, täpne keevitamine süsinikdioksiidi kaitsmiseks, et tagada 20-aastane kasutamine ilma deformatsioonideta.
b.Sünkroonsed X / Y / Z teljed: Z-telg võib kulgeda 150 mm, see sobib paljude metallilehtede lõikamiseks.
c.Kvaliteetne kvaliteet tagab selle vastupidavuse ja hõlpsama hoolduse.

Nimi:Vahelduvvoolu servomootor ja juht

Imporditud servomootor (Y-telg, mida käitavad kaks servomootorit) koos keeruka planeedireduktoriga tagab ühtlase, täpse ja usaldusväärse ajami.

Nimi:Täpsed lineaarsed juhendid

Täiustatud lõikesüsteem, laservõimsus ja servoliikumine sobivad üksteisega ideaalselt, imporditud ülitäpse käigu- ja hammasülekandesüsteem, vahetatav kahekordne töölaud, et tagada suurem töötlemiskiirus ja täpsus ..

Nimi:Lõikepea

Kontaktivaba lõikepea funktsioon on automaatne kõrguse jälgimine ja kokkupõrke vältimine, mis parandab sama väljundvõimsuse korral oluliselt lõikamiskiirust, sujuvust ja lõiketäpsust. Ühesõnaga, saagimise efektiivsust saab suurendada.

Nimi:Laserallikas

kiire kiirus, ülitäpne lõikejoon ja sujuv lõikeserv

Proovide lõikamine

Treening

Pärast lepingu allkirjastamist võib teie ettevõte korraldada tehniku tuleku meie tehasesse, et õppida põhiteadmisi seadmetest ja tööks vajalikke asju, piisav koolitusaeg umbes 1-3 päeva, koolituse sisu on järgmine:
a) ühine joonistamistarkvara koolitus;
b) treeningprotseduurid masinal sisse ja välja;
c) juhtpaneeli ja tarkvara parameetrite olulisus, parameetrite vahemiku seadistamine;
d) masina põhipuhastus ja hooldus;
e) Riistvara üldine tõrkeotsing;
f) ettevaatus kasutamisel,

SS-torude ja -lehtede laserlõikuri garantii

a) .1 Kogu masina aasta (inimtegevusest tulenevad kahjustused lepitakse kokku.).
b) .Laseri allikas 2-aastane garantii
c) .Elukestev hooldus ja varuosade tarnimine
d) .Töökodade personali tasuta koolitus. (insener võib minna välismaale läbirääkimiste teel.)
