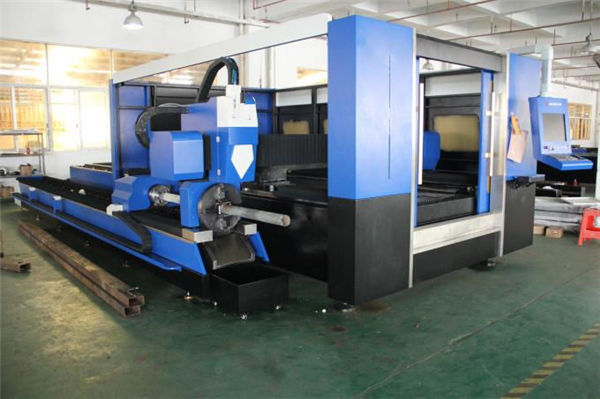

cypcut fiber 3D laserlõikusmasin 1070nm laserlainepikkus

cypcut fiber 3D laserlõikusmasin 1070nm laserlainepikkus

Toote üksikasjad


Sertifikaat: CE
Makse- ja tarnetingimused:
Minimaalne tellimiskogus: 1Seadista
Hind: läbiräägitav
Pakendi üksikasjad: 1 * 20GP konteiner
Tarneaeg: 30 päeva metallplekkide ja torude laserlõikamismasina jaoks
Maksetingimused: L / C, D / A, T / T, D / P, Western Union, L / C
Pakkumise võime: 50sets kuus

Toote üksikasjalik kirjeldus


Rakendus ::Kõik metallmaterjalidLõikepaksus:SS Upto 10mm, MS Upto 22cm
Laseri tüüp ::KiudCNC või mitte ::Jah
Jahutusrežiim ::Vee jahutamineJuhtimistarkvara ::Küpsik
Toetatud graafiline vorming ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTPäritolukoht::Hiina
Mudeli number ::TY-3015DGPakutakse müügijärgset teenindust ::Insenerid, kes on saadaval masinate hooldamiseks välismaal
Korduv täpsus ::+ -0,03mmTöötemperatuur::0 ° C kuni 45 ° C
Tööniiskus ::5%-95%Töötlemisvahemik:20-130mmx3000mm
Pinge::AC380 V ± 10% 50Hz (60Hz)Lõikamisala:3000 * 1500mm standard, suurem saab kohandada

Masina kere


1. Meie masina kere 8 mm teraskonstruktsiooniga, 600 ℃ kuumtöötlus, täpne keevitamine, et tagada 20-aastane kasutamine ilma deformatsioonideta.
2. Tugipositsioon magneesiumisulamist valamisega, tugev stabiilsus ilma deformatsioonita, kiire liikumine.
3. Tõhusa tsoneerimisega suitsetamissüsteem masina korpuse mõlemal küljel, tugeva segmendi tolmu ja suitsetamise kogumine vähendab töötajatele tekitatavat kahju.
4. Imporditud täppisääriku reduktor ja servomootor, kiire sõidukiirus.
5. 70 laba ja 6 libisemisriba masinavoodil, lähedaste labadega masina hoiatuse vähendamiseks, silindritega töötavad libisemisribadega, et lehti hõlpsalt üles laadida ja alla laadida.
6. Elastset laadimiskasti saab avada nii ees kui ka mõlemal küljel, mis on masina töökorras kindel.

cypcut fiber 3D laserlõikusmasin 1070nm laserlainepikkus

Kiudlasermasina eelis


1) Suurepärane valgusvihu kvaliteet: väiksem fookuse läbimõõt ja kõrge töö efektiivsus, kõrge kvaliteet.
2) Suur lõikekiirus: lõikekiirus on üle 60m / min
3) stabiilne käitamine: maailma parimate imporditud kiudlaserite vastuvõtmine, stabiilne jõudlus, võtmedetailid saavad
jõuda 100 000 tunnini;
4) fotoelektrilise muundamise kõrge efektiivsus: võrrelge CO2 laserlõikamismasinaga,
kiudlaserlõikusmasinal on fotoelektrilise muundamise efektiivsus kolm korda suurem
5) Madal hind ja madal hooldus: säästa energiat ja kaitse keskkonda. Fotoelektriline ümberarvestuskurss
on kuni 25-30%. Madal elektritarbimine, see on vaid umbes 20% -30% traditsioonilisest CO2 laserist
lõikemasin. Kiudliini edastus ei pea peegeldama objektiivi, säästa hoolduskulusid;
6) Lihtsad toimingud: kiudliini edastus, optilist rada ei kohandata;
7) ülipainduvad optilised efektid: kompaktne disain, lihtsad ja paindlikud valmistamisnõuded.

Spetsifikatsioon


LaserallikasKiud
Lõikeulatus (L * W)3000 mm × 1500 mm
Z-telje käik250 mm
Maks. positsioneerimiskiirus120 m / min
X, Y telg max. kiirendada kiirust1,0G
Jahutav vormVesijahutus
Laseri lainepikkus1070 nm


Laserallika väljundvõimsus



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Valikuline)

Min lõhe≤ 0,1 mm
X-, Y- ja Z-telje positsioneerimistäpsus± 0,03 mm
X-, Y- ja Z-telje korduv positsioneerimistäpsus± 0,01 mm
Lõikematerjali paksus (vastavalt materjalile)0,2 - 25 mm
Juhi mudelImporditud servomootor
Võimsuse vajadus380 V, 50/60 Hz
Töötemperatuur0–45 ℃
Pidev tööaeg24 tundi
Masina kaalUmbes 12000 kg
Toiteallika täielik kaitsetaseIP54

Üksikasjalikud pildid

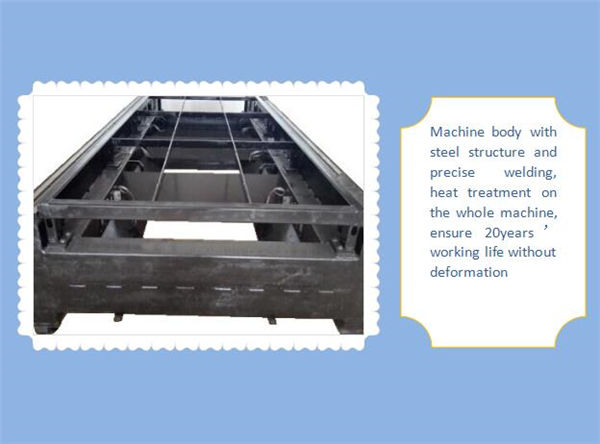

Nimi: Masina kere ja lisavarustus

a.600 ℃ kuumtöötlus, 24-tunnine jahutamine ahjus, täpne keevitamine süsinikdioksiidi kaitsmiseks, et tagada 20-aastane kasutamine ilma deformatsioonideta.
b.Sünkroonsed X / Y / Z teljed: Z-telg võib kulgeda 150 mm, see sobib paljude metallilehtede lõikamiseks.
c.Kvaliteetne kvaliteet tagab selle vastupidavuse ja hõlpsama hoolduse.

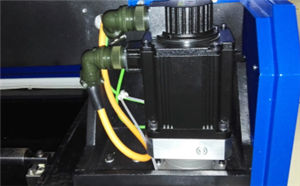

Nimi:Vahelduvvoolu servomootor ja juht

Imporditud servomootor (Y-telg, mida käitavad kaks servomootorit) koos keeruka planeedireduktoriga tagab ühtlase, täpse ja usaldusväärse ajami.

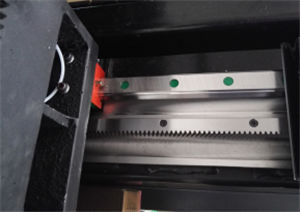

Nimi:Täpsed lineaarsed juhendid

Täiustatud lõikesüsteem, laservõimsus ja servoliikumine sobivad üksteisega ideaalselt, imporditud ülitäpse käigu- ja hammasülekandesüsteem, vahetatav kahekordne töölaud, et tagada suurem töötlemiskiirus ja täpsus ..

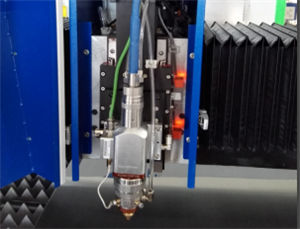

Nimi:Lõikepea

Kontaktivaba lõikepea funktsioon on automaatne kõrguse jälgimine ja kokkupõrke vältimine, mis parandab sama väljundvõimsuse korral oluliselt lõikamiskiirust, sujuvust ja lõiketäpsust. Ühesõnaga, saagimise efektiivsust saab suurendada.

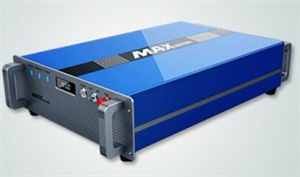

Nimi:Laserallikas

kiire kiirus, ülitäpne lõikejoon ja sujuv lõikeserv

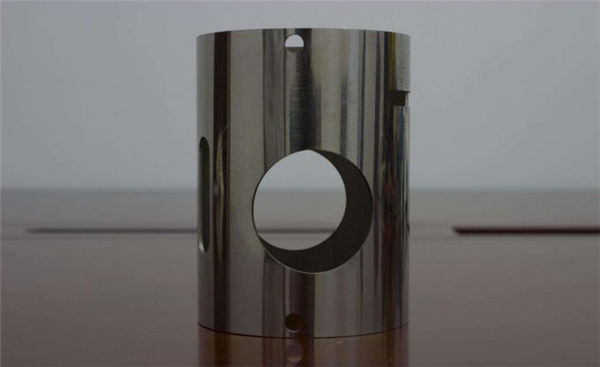

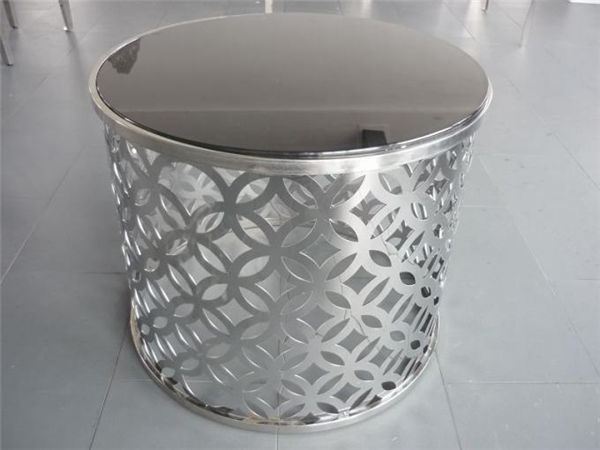

Proovide lõikamine


Treening


Pärast lepingu allkirjastamist võib teie ettevõte korraldada tehniku tuleku meie tehasesse, et õppida põhiteadmisi seadmetest ja tööks vajalikke asju, piisav koolitusaeg umbes 1-3 päeva, koolituse sisu on järgmine:
a) ühine joonistamistarkvara koolitus;
b) treeningprotseduurid masinal sisse ja välja;
c) juhtpaneeli ja tarkvara parameetrite olulisus, parameetrite vahemiku seadistamine;
d) masina põhipuhastus ja hooldus;
e) Riistvara üldine tõrkeotsing;
f) ettevaatus kasutamisel,

Garantii


a) .1 Kogu kiudlaseriga laserlõikamismasina aasta. (Inimtegevusest tulenevad kahjustused peetakse läbirääkimisi.)
b) .Laseri allikas 2-aastane garantii
c) .Elukestev hooldus ja varuosade tarnimine
d) .Töökodade personali tasuta koolitus. (insener võib minna välismaale läbirääkimiste teel.)
