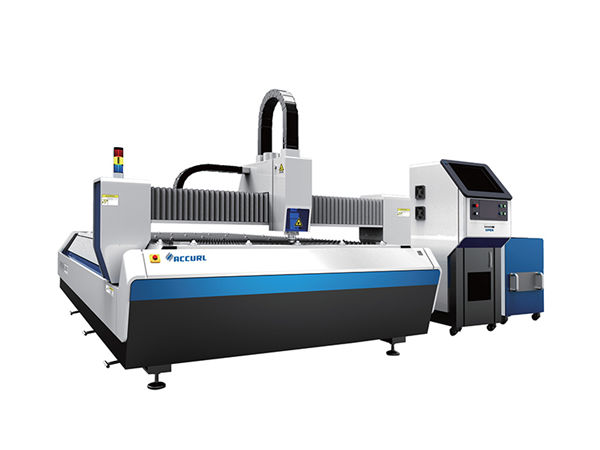

keskmise võimsusega roostevabast terasest laserlõikusmasin, 1500w laserlõikur

keskmise võimsusega roostevabast terasest laserlõikusmasin, 1500w laserlõikur

Toote üksikasjad


Sertifikaat: CE / FDA
Makse- ja tarnetingimused:
Minimaalne tellimiskogus: 1 komplekt
Hind: USD läbiräägitav
Pakendi üksikasjad: puidust kast rauast köitevööga
Tarneaeg: 15 - 30 tööpäeva
Maksetingimused: T / T, L / C, Western Union
Varustusvõime: 2000 ühikut aastas

Toote üksikasjalik kirjeldus


Lõikamisala:1500 * 3000mmJahutusrežiim:Vee jahutamine
Laservõimsus:1500WJuhtimistarkvara:Küpsik
Seisund:UusTöötava laua maksimaalne koormus:1000 kg
CNC või mitte:JahLaseri lainepikkus:1060-1080 nm
Positsioneerimistäpsus:± 0,05 mmTööpinge:380 V / 50 Hz

Tootekirjeldus


1. Masin keevitatakse suure intensiivsusega terve lehega ja pärast kõrgel temperatuuril lõõmutamist saab masinat ilma deformatsioonideta kasutada 20 aastat.
2. Imporditud täppisülekande ja -raamiga, lineaarse juhtrööpa ja jõuülekandega on tööpink ülitäpse, suure tõhususe ja kõrge stabiilsusega.
3. Varustatud täiustatud juhtmevaba käsiterminaliga, saab masinat juhtida puldiga.
4. Seadmed võtavad kasutusele spetsiaalse laserkiiruse sobitamise süsteemi, suure jõudlusega servomootori ajami, mis on pneumo-, mehaanilise, fotoelektrilise, arvjuhtimise ja muude kõrgtehnoloogiate integreerimine üheks kõrgtehnoloogiliseks tooteks.

Omadused


1. Suurepärane üldine jõudlus, muudetavad töölauad, 7 sekundit kiire muutmise lõpetamiseks, parandades töö efektiivsust enam kui 48%.
2. Tööpink sisaldab laadimisala ja töötlemisala, standardkonfiguratsioon on muudetavad töölauad, tooriku automaatne vahetamine töötlemisala ja laadimisala vahel mootori abil, mugav üles ja alla laadida. Muudetava töölaua kujundusega saaks töötlemise ajal järgmise üleslaadimise ette valmistada, mis oleks töö efektiivsuse poolest märkimisväärselt parem.
3. Varustatud heitgaasiseadmega, sellel on hea kurnav mõju ja vähe reostust.
4. Väike hõivatud piirkond, süsteemide kõrge integreeritus, mugav käitada ja hooldada, 24 tundi pidevat tööd.
5. Veejahutil on hea ohutuskaitse funktsioon, näiteks ületemperatuur, faasi puudumine, rõhk, veemurd, alapinge, ülekoormus jne. Stabiilse töövõimega rahuldatud laserallika jahutusnõue.

Kiudlaserlõikusmasin Erinevate laserallikate võrdlus


Laserallika mudelKiudCO2Plaat
Elektrooptilise muundamise efektiivsus30%10%15%
Maks. Väljund50Kw20Kw8Kw
BPP (4 / 5Kw)<2,568
Dioodi elu pumbatud> 100 000NA.10,000
Asustatud ala (4 / 5Kw)<1M23M2> 4M2
Hoolduspole tarvisvajaSageli
Pehme töötleminesobivamebasobivsobivad
Stabiilsusparimheahea
Imendumismäär - teras351235
Imendumiskiirus% - alumiinium727
Asendatud osadSuure heledusega pooljuhtlaseri lairiba ühetuumaline, enam kui 100 000 töötunni pump. Ühe pooljuhi kahjustus ei mõjuta laseri normaalset tööd, küll aga järjest vähem võimsust, sest iga pooljuhtpumba allikat kasutatakse üksteise eraldamiseks.Laseritöö nõuab gaasi
lisa, peegelklaasi asendamine.
Pooljuhtriba (massiivi) maksimaalne impulssmudel 5000 tundi või 10000 tundi pidevat režiimi. Laserkasutuses kasutatavaid pumbaallikaid kasutatakse sageli muutuste protsessis, iga kord peab muudatuste suurus olema vahemikus 200 000–230 000 dollarit.

1500W kiudlaseriga laserlõikusmasina kasutatud materjalid


Kiudlõikurit kasutatakse peamiselt süsinikterase lõikamiseks, pehme terase, roostevaba terase, räniterase, alumiiniumsulami, titaanisulami, tsingitud teraslehe, peitsimisplaadi, alumiiniumtsingiplaadi, vase ja mitmesuguste metallimaterjalide lõikamiseks. See on cnc-laserlõikurid, mida saab kasutada ülitäpseks lõikamiseks. Seda võib nimetada ka fiiberlõikuriks, fiiberoptiliseks laserlõikuriks, metalli laserlõikuriks, kiudlõikuriks, süsinikterase lõikamiseks, cnc-laserlõikuriks.

Tehniline parameeter


Tööpiirkond3000 * 1500mm
Kontroller + kõrguse jälgijaKüpsik
LaserallikasKiudlaser-allikas 1500W
Laine pikkus1070 nm ± 10 nm
LaserpeaValikuline
Käik ja hammasSaksamaa
JuhtraudTaiwani HIWIN
Positsioneerimistäpsus≤ ± 0,04 mm
Lõikepaksus1-20mm
Maksimaalne lõikamiskiirus40000mm / min (vastavalt materjalidele)
TööpingeAC220V / 110 V ± 10% 50Hz / 60Hz
Min rida laius≤0,12 mm
ÜlekanneYaskawa servo 850W + reduktor FASTON
Z-telgYaskawa 400W + pidur
JahutamineVee jahutamine
Struktuur10mm paksus keevitatud terastoru, alumiiniumisulamist tugipostid
Energiatarve≤7,5 kW

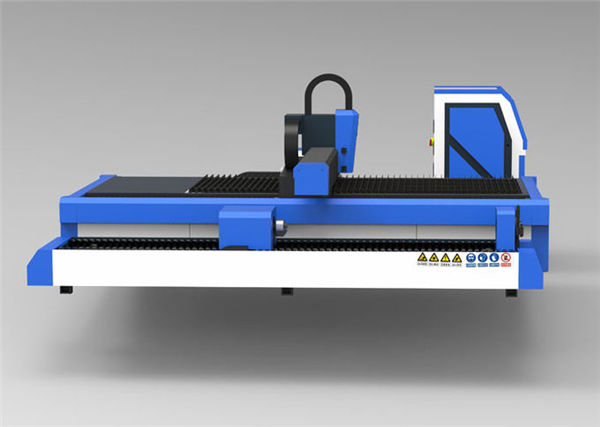

Tehniline parameeter: tööala 3000 * 1500mm kontroller + kõrguse jälgija Cypcut Laser Source Fiber Laser Source 1500W lainepikkus 1070nm ± 10nm Laserpea valikuline käik ja hammas Saksamaa juhtraud Taiwani HIWIN positsioneerimistäpsus ≤ ± 0,04mm Lõikamispaksus 1-20mm Maksimaalne lõikekiirus 40000mm / min (vastavalt materjalidele) Tööpinge AC220V / 110V ± 10% 50 HZ / 60 HZ Minimaalne joone laius ≤0.12mm Ülekanne Yaskawa servo 850W + FASTON reduktor Z-telg Yaskawa 400W + pidur Jahutusvesi Jahutuskonstruktsioon 10 mm paksusega Keevitatud terastoru, alumiiniumisulamist tugipostid Energiatarve ≤7,5KW

Jõudlus 1500W kiudlaseriga laserlõikusmasinal


1.Masinal on silmapaistvad jõudlused suure lõikekiiruse, suure tõhususe, ohutuse ja stabiilsusega. Ja dioodipumba tahkislaseri eeliseks on pikem tööiga, tasuta hooldus ja kõrgeim fotoelektrilise muundamise efektiivsus. See tagab ka väikese erinevusnurga ja hea kvaliteediga valguskiired.
2. Valguspunkt on hea kvaliteediga ja väikese kuumuse deformatsiooniga. Pealegi on lõikeõmblused ühtlased ja kenad.
3. Pärast karastamisprotseduuri on kõrge jäikusega terasraamid karastamisega kõrge vibratsiooni neeldumisega. Ja pukkstruktuuriga raame töödeldakse ühes etapis suures CNC pukkimismasinas. Optimeeritud struktuuriga masin naudib stabiilsust ja suurt täpsust.
4. Imporditud servomootorid ja keerukas suunaülekandemehhanism tagavad kõrge püsivuse ja täpsuse.
5. Intuitiivset inimese ja masina liidest (HMI), millel on palju praktilisi funktsioone, on lihtne kasutada.
6. Imporditud kuulkruvi ja lineaarsed juhikud tagavad edastamise ja suuna.
7. Pitseeritud lõikepea jälgib automaatselt detaile ja sellel on kokkupõrke vältimise funktsioon.
8. Masina toiteallikas on konstrueeritud automaatse ohutuskaitsega ja sellel on rikkealarm.
9. Moodsa, õrna ja kunstilise kujundusega kompaktne masin katab väiksema põrandapinna ilma hajutatud osadeta. Ja masina kasutamine on lihtne.
