täielikult suletud tööstuslik laserlõikeseade vahetuslaud ülitäpselt

täielikult suletud tööstuslik laserlõikusmasina vahetuslaud ülitäpseks

Toote üksikasjad

Sertifikaat: ISO9001: 2008

Makse- ja tarnetingimused:

Minimaalne tellimiskogus: 1

Hind: läbirääkimised

Pakendi üksikasjad: puidust ümbris

Tarneaeg: 7-15 päeva

Varustusvõime: 1 ühikut kuus

Toote üksikasjalik kirjeldus

Tootenimi:	3015 Täielikult suletud vahetuslauaga kiudlaserlõikeseade võimsusega 1 kW kuni 4 kW	Laservõimsus:	1 kW kuni 4 kW
Laseri lainepikkus:	1080 nm	Tööpiirkond:	3000 * 1500mm
Lõikepea:	Raycoolid	Jahuti:	S&A
CNC lõikesüsteem:	AHEADCUT

Toote kirjeldus

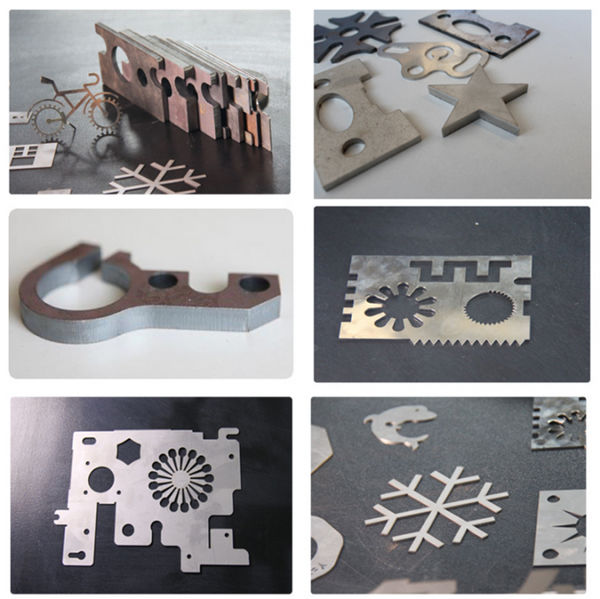

Kiudlaserlõikamismasin on populaarne erinevates valdkondades, näiteks reklaami kaubamärk, reklaamimärk, kõrge / madalpingega elektrikapp, mehhanismide osad, kööginõud, autod, mehaaniline, metallist käsitöö, saeleht jne. See on võimeline mitmesuguseid metalle, nagu roostevaba teras, süsinikteras, legeeritud teras, vedruteras, alumiinium, alumiiniumsulam, tsingitud leht, peitsimisplaat, vask, hõbe, kuld, titaan ja muud metallplekid, torud jne.

1. Meie masin võtab vastu liikuva pukkkonstruktsiooni, imporditud ülitäpse kruvi ja lineaarse juhiku, sujuva ülekande, ülitäpse.

2. kui liikuv tala on kogu keevitatud konstruktsioon, töötlemine pärast lõõmutamist ja seejärel vibratsiooni vananemise töötlemine võimaldab meie masinavoodil täielikult kaotada keevitamise ja mehaanilise töötlemise stressi, hea jäikuse, kõrge täpsuse saab säilitada pikka aega ei deformeeruma.

3. X, Y, Z teljed imporditakse Jaapanist pärit servomootorist, ülitäpse, kiire, suure pöördemomendiga, suure inertsjõuga, stabiilse jõudlusega ja vastupidavad, et tagada masina suur kiirus ja kiirendus.

4. Kasutades paljusid laserlõikuskontrolli spetsiaalse funktsiooniga mooduleid, võimas, inimese ja masina liides, Windowsi opsüsteemi alusel hõlpsasti töötav, kiudlaseriga lõikamismasina CNC süsteem integreeritud.

5. Isikupärastatud pesitsustarkvara, CNC-lõikemasina sõltumatu uurimine ja arendamine, et saavutada täistööajaga lõikamine, tõhus lõikamine ja kõrge pesitsusmääraga lõikamise põhitehnoloogia, on tõhusa materjali kokkuhoiu peamine tagatis, parandage lõikamise efektiivsust.

6. Vastu võtab Raytoolsi kiudlaseriga lõikepea ja mahtuvusliku sensiini, induktsioon ülitäpseks ja tundlikuks, jõudlus stabiilsemaks ja usaldusväärsemaks.

7. Imporditud ülitäpse elektroonilise proportsionaalse juhtimisventiili abil, täpse lõikegaasi rõhu juhtimiseks, et saavutada parimad lõiketulemused.

^{Spetsifikatsioonid}

^mudel	¹⁵³⁰
^{Laseri lainepikkus}	^{1080 nm}
^{Lõike paksus}	^0,2-16mm
^{Laseri väljundvõimsus}	^1000W
^{Maksimaalne töötlemisulatus}	^{3000 * 1500mm}
^{Masina ajamise režiim}	^{imporditud hammasülekanne ja pinonülekanne}
^{Y X. telje positsioneerimistäpsus}	^{± 0,01 mm}
^{XY-telje korramise positsioneerimistäpsus}	^{± 0,01 mm}
^{Toiteallika režiim}	^{380 V / 50 Hz}
^{Maksimaalne lõikamiskiirus}	^{45m / min}
^{Minimaalne lõikejoone laius}	^0,02mm
^{Jahutusrežiim}	^{3P vesijahutus}

Aheadcut USA cnc-kontroller

See süsteem kasutab USA tipptasemel (Aheadcut) CNC-tippsüsteemi, mis on rahvusvaheliselt juhtiv arhitektuur, mis põhineb EtherCATi tööstusbussil, andmeedastuse kiirel turvalisusel ja stabiilsusel, kasutatakse laialdaselt erinevates täpsuse juhtimise ja töötlemise valdkondades.WINDOWS platvormina, avatud struktuuriga, lihtne toimimine, lihtne õppida, on suurim erinevus CNC-süsteemi ja traditsioonilise numbrikontrollisüsteemi vahel. Süsteem pakub masina parameetreid, PLC-programmi, kasutajasõbralikke vastavalt nende vajadustele testi konfigureerimiseks ja kohandamiseks, et saavutada masina keerulised funktsionaalsed nõuded. Riistvara põhikonfiguratsioon:
CNC juhtseade (tööstuslik juhtseadis);
Liidese moodul (I / O moodul ja telje juhtimismoodul);
NC juhtpaneel, traadita ühenduse kast;
Suhteline standardkaabel (ekraanikaabel, operatsioonikaabel, toitekaabel).
Tarkvara põhikonfiguratsioon:
CNC tarkvara tööplatvorm (XP / WIN7)

Raytoolide lõikepea

Lõikepea, kasutades RAYTOOLS Šveitsi projekteeritud kiudlaseriga lõikamiseks mõeldud spetsiaalset lõikepea, et tagada lõikamise kõrge täpsus ja tõhusus. Lõikepea on varustatud kontaktivaba mahtuvusliku anduriga. Saab saavutada väga stabiilse Z-telje automaatse jälgimisfunktsiooni, välistades lõikeraua tõttu lõikamise mõju ja parandades seejärel toodete kvalifikatsioonimäära. Laserlõikamismasin on varustatud fookusläätsega, et rahuldada lõikeplaadi klientide vajadusi. Objektiivi vahetamine sahtlitüübi abil, kogu asendamise protsess on väga mugav ja kiire. Optilise süsteemi eelised on kõrge efektiivsus, stabiilsus, kalibreerimine, hooldus ja nii edasi, kogu optiline süsteem on kaitstud puhta positiivse õhuga, et optiline lääts ja pihustid poleks saastunud.
