fiber laser metal cutting machine 500w 800w 1kw 800mm/s operating speed

Toote üksikasjad

Sertifitseerimine: CE, FDA, IOS9001
Makse- ja tarnetingimused:
Minimaalne tellimiskogus: 1 komplekt
Hind: USD
Pakendi üksikasjad: standardne puitpakend
Tarneaeg: 30-45 päeva
Maksetingimused: T / T, Western Union, MoneyGram, L / C, D / P
Varustusvõime: 100 komplekti kuus

Toote üksikasjalik kirjeldus

Mudel:	RL-P5050-500	Laservõimsus:	500W
Laseri allikas:	Max / Raycus / IPG	Töötlemise maksimaalne suurus:	500500mm// 600600mm
Maksimaalne töökiirus:	800mm / s	Kontrollsüsteem:	Küpsik
Materjali lõikamise paksus:	0,2-30mm	Elektrivarustus:	AC380V 50Hz / 5KW
Positsioneerimistäpsus:	± 0,05 mm / 500 mm	HS-kood:	8456110090
Transpordipakett:	Puidust karp	Kaal:	1100KG
Korda positsiooni täpsus:	± 0,05 mm / 500 mm	Laseri tüüp:	Kiudlaser

Taotlusmaterjalid

Kiudlaserlõikeseadmed sobivad metalli lõikamiseks roostevabast teraslehest, kerge terasplekist, süsinikteraslehest, legeerterasest plaadist, vedruterasest, raudplaadist, tsingitud rauast, galvaniseeritud lehest, alumiiniumist plaadist, vaskplekist, messingist, pronksplaadist , Kuldplaat, hõbeplaat, titaanplaat, metallplekk, metallplaat, torud ja torud jne

Machine parameters for laser generator

Üksus	Parameetrid
Laser tüüp	Kiudlaser
Jõudu	500W/1000W/1500W/2000W/3000W/4000W/6000W
Laine pikkus	1070-1080 nm
Elektrooptilise muundamise efektiivsus	25-30%
XYZ-i marsruut	3025mm / 1525mm / 100mm
Materjal Lõike paksus	0,2-8mm
Lõikeõmbluse laius	0,1-0,2mm
Korda positsiooni täpsust	± 0,05 mm / 500 mm
Positsioneerimistäpsus	± 0,05 mm / 500 mm
Maksimaalne liikumiskiirus	60000mm / min
Max.Kiirenduskiirus	25m / min
Maksimaalne koormus	500 kg
Masina kaal	2300 kg
Vajalik toide	220 V, 50 Hz / 60 Hz
Masina suurus (L * W * H)	4500mm * 2450mm * 1700mm

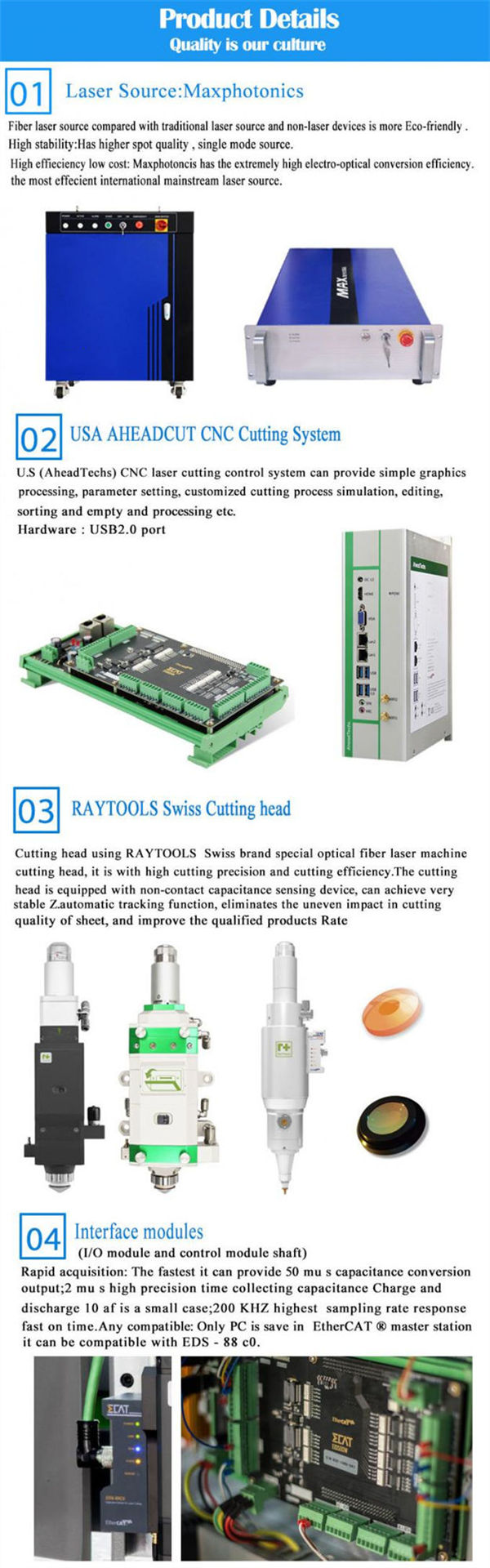

Configuration of Fiber Laser Cutter

	Kirjeldus	Qty	Original	Bränd
1	Fiber laser source (500W/800W)	1SET	Hiina	MAX
2	Laserlõikepea	1PC	Switzerland	RAYTOOLS
3	Masinavoodi ja tarvikud	1SET	Hiina
4	Electric control	1SET		OMRON, Schneider
5	Gas circuit control	1SET	Jaapan	SMC
6	Täpne rack	Each 3SETS	Hiina
7	Täpne lineaarne juhtraud	Each 3SETS	Taiwan	PMI
8	Planetary Gear	3SET	Hiina
9	Masinavoodi tarvikud	1SET	Hiina
10	Digitaalne lõikesüsteem	1SET	USA	AHEADCUT
11	Industrial control computer	1SET	Hiina	AHEADCUT
12	Communication servo and driver	4SETS	Hiina
13	Cooling Unit	1SET	Hiina
14	Jäätmete ringlussevõtu seadmed	1SET	Hiina

Equipment Work and Environmental Requirements

Requirement

Power supply: regulated stable power supply: (recommended)

(1)rated output voltage: 220 v

(2) voltage frequency: 50 hz

(3) the stability of the two phase voltage + 5%

(4) the output voltage adjustment rate: < 2%

Cutting with auxiliary gas:

Clean, dry compressed air and high purity oxygen (O2) and nitrogen (N2) ,purity no less than 99.9% purity

Cutting material

Sheet material is even, smooth;Clean the surface

The compressed air supply device

(1) the rated pressure: 14 bar

(2)Capacityt: 1 m3

Teooria lõikamise parameeter

Võimsus (W)	Materjal	Paksus (mm)	Lõikamiskiirus (m / min)	Gaas
800	Roostevaba teras	1	8-9	N2
		2	5-6	N2
		3	1.8-2	N2
		4	1.2-1.3	N2
800	Süsinikteras	1	8-10	O2
		2	4-5	O2
		3	2.8-3	O2
		4	1.4-1.8	O2
		5	1.2-1.5	O2
		6	0.9-1.1	O2
		8	0.6-0.7	O2

Võimsus (W)	Materjal	Paksus (mm)	Lõikamiskiirus (m / min)	Gaas
500	Roostevaba teras	1	6-8	N2
		2	2-2.2	N2
		3	0.6-0.8	N2
500	Süsinikteras	1	7-8	O2
		2	3.5-4	O2
		3	2.8-3.2	O2
		4	1.3-1.5	O2
		5	0.9-1.1	O2
		6	0.6-0.7	O2
