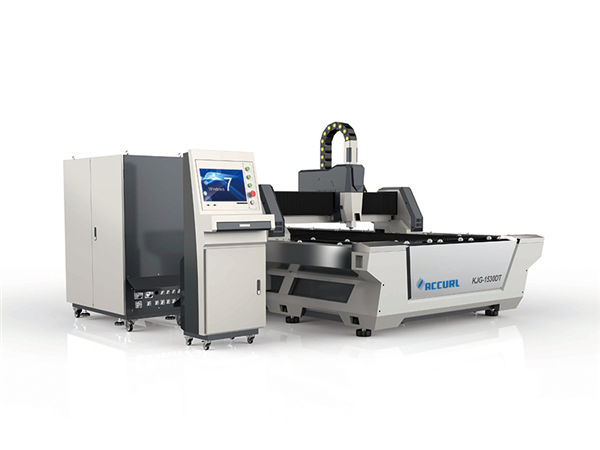

kompaktne disain tööstuslik laserlõikusmasin suurel kiirusel 380v

kompaktne disain tööstuslik laserlõikusmasin suurel kiirusel 380v

Toote üksikasjad


Sertifikaat: CE / FDA
Makse- ja tarnetingimused:
Minimaalne tellimiskogus: 1 komplekt
Hind: USD komplekti kohta
Pakendi üksikasjad: puidust kast rauast köitevööga
Tarneaeg: 20-30 tööpäeva
Maksetingimused: T / T, L / C, Western Union
Varustusvõime: 2000 ühikut aastas

Toote üksikasjalik kirjeldus


Laseri tüüp:Kiudlaser-allikasLõikamisala:Läbimõõt 20-200mm
Jahutusrežiim:Vee jahutamineRakendus:Kohaldatav materjal
Tööpinge:380 V / 50 HzFookusmeetod:Fookuse jälgimine ja automaatne reguleerimine
Edastamise meetod:Käik ja hammasLaservõimsus:500W 1000W 2000W 4000W
Töötava laua maksimaalne koormus:1000 kgX / Y telje positio:0,05 / 1000 mm
Lõikamiskiirus:0-60000mm / minKlass:4. klassi laser

Tootekirjeldus


Laser tüüpKiudlaser
LaserbrändIPG / maksofotoonika
Laservõimsus500W (1000W / 2000W / 4000W valikuline)
Tööpiirkond1500mmX3000mm 1300x2500mm valikuline
TöölaudFikseeritud töölaud
KontrollsüsteemPMAC täielikult suletud ahela servojuhtimine
Sõidu režiimTopeltkäigukastiga sõitmine
Jõudeoleku / töötlemise kiirus72m / min / 36m / min
Positsioneerimistäpsus0,05mm
KaitsesüsteemKarbikaitse
LaserpeaPrecitec / Laser Mech
ToiteallikasAC220V ± 5% 50 / 60Hz / AC380V ± 5% 50 / 60Hz
Koguvõimsus7KW ~ 11KW
Põrandapind5,6mX3,2m (fikseeritud laud)
Standardne kollokatsioonMetallist pesatarkvara, kolme tüüpi gaasiallikate kahesurveline gaasimarsruut, dünaamiline fookus, kaugjuhtimispult jne.

Lõikamise toru detaili spetsifikatsioon


Lõikepikkus6000mm
Läbimõõt20–200 mm
Min järelejäänud materjal250mm
X-telg230mm
Y-telg6500mm
Z-telg175mm
Positsiooni täpsus0,05mm
Positsioneerimistäpsus0,03mm
X-telje maksimaalne liikumiskiirus40m / min
Y-telje maksimaalne liikumiskiirus500mm / s
Kiirendus1 G
Suurus (L * L * H)12000 * 1800 * 2400mm
Kaal3800kg

Põhiomadused


• Kompaktne disain hõlbustab mitmesuguseid rakendusi.
• Laserjuhtimisfunktsiooniga CNC.
• Peegeldavate anduritega resonaator.
• Lihtne programm tükkideks ja lõikeplaanideks, kohandades iga tüki jaoks automaatselt kohandatud etteandekiiruse ja väljundvõimsuse CNC abil.
• Ülimalt dünaamiline varustus.
• Jäikus: konstruktsiooni stabiilsusest tulenev tugev tugevuse ülekandumine.
• Vastupidavus: suletud draiverid.
• Juurdepääsetavus: varuosade teenindus
• Rakendused, mis sobivad peamiselt roostevabade, süsiniku, alumiiniumi, titaani ja enamuse värviliste metallide lõikamiseks
• Kiudlaser-energiaallika valikud vahemikus 300W kuni 3KW
• Kiud pakuvad võrreldes CO2-ga madalamaid hooldusvajadusi ja tegevuskulusid
• Positsiooni täpsus <+/- 0,04 mm
• Jaapani servomootorid ja draiverid
• Veosüsteemi X-telje kuulkruvi ajam, Y-telje kandiline rööp raami ja hammasrattaga
• Tööpinge: 380V, 50Hz / 60Hz
• 2-aastane garantii kehtib lasermasinate osadele. Küsige meie valikuliste garantiilaiendite kohta

Eelis


1. Pöörlevas seadmes olev elektrimootor reguleerib kiirust vabalt, hõlpsalt töötavana, madala müratasemega, suure pöörlemiskiirusega, suure täpsusega.
2. Ristmikku saab lõigata. Parim valik torukujuliseks ehitamiseks.
3.Importitud ülitäpne ülekandeseade, mis sobib ideaalselt servosüsteemiga, seega võib see tagada lõikamise täpsuse ja tõhususe.
4. Suurepärane tee kvaliteet: väiksem laserpunkt ja kõrge töö efektiivsus, kõrge kvaliteet.
5. Suur lõikekiirus: lõikekiirus on 2–3 korda suurem kui sama võimsusega CO2 laserlõikamismasinal.
6. Stabiilne töötamine: võtke kasutusele maailma parima impordi kiudlaserid, stabiilne jõudlus, võtmeosad võivad ulatuda 100 000 tunnini;
7. Fotoelektrilise muundamise kõrge kasutegur: võrrelge CO2 laserlõikamismasinaga, kiudlaserlõikamismasinal on fotoelektrilise muundamise efektiivsus kolm korda suurem.
8. Madalad kulud: säästa energiat ja kaitse keskkonda. Fotoelektriline konversioonimäär on kuni 25–30%. Madal elektritarbimine, see on vaid umbes 20% -30% traditsioonilisest CO2 laserlõikamismasinast.
9. Madal hooldus: kiudliini edastus ei pea peegeldama objektiivi, säästa hoolduskulusid;
10. Lihtsad toimingud: kiudoptilise liini edastamine, optilist rada ei saa reguleerida.

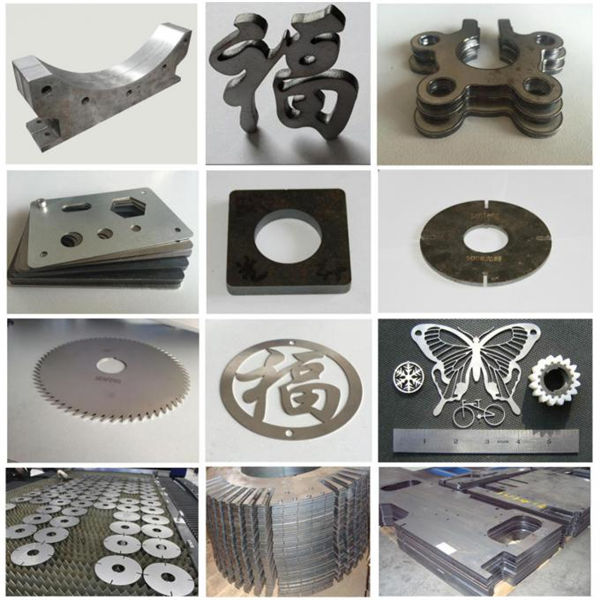

Kohaldatavad materjalid

Peamiselt kasutatakse süsinikterase, räniterase, roostevaba terase, alumiiniumsulami, titaanisulami, tsingitud teraslehe, peitsimisplaadi, alumiiniumtsinkplaadi, vase ja mitmesuguste metallmaterjalide lõikamiseks ja nii edasi.

Kohaldatav tööstus


Lehtmetall, riistvara, kööginõud, elektroonika, autoosad, klaas, reklaam, käsitöö, valgustus, dekoratsioon, ehted jne
Kohaldatav materjal:
Spetsiaalselt süsinikterasest, roostevabast terasest, galvaniseeritud terasest, sulamist, titaanist, alumiiniumist, messingist, vasest ja muudest metallplekkidest
