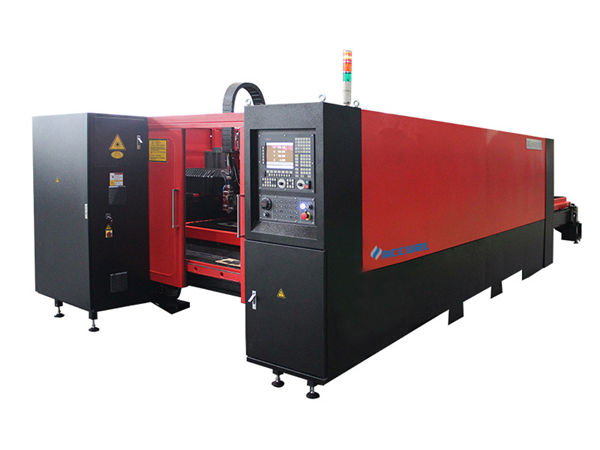

1000w tööstuslik laserlõikusmasin - madala müratasemega kõrge täpsus süsinikterase lõikamiseks

1000w tööstuslik laserlõikusmasin - madala müratasemega kõrge täpsus süsinikterase lõikamiseks

Toote üksikasjad


Sertifitseerimine: CE / FDA / ISO
Makse- ja tarnetingimused:
Minimaalne tellimiskogus: 1 komplekt
Hind: USD läbiräägitav
Pakendi üksikasjad: vineerist puidust kast metallist vööga
Tarneaeg: 15 - 30 tööpäeva
Maksetingimused: T / T, L / C, Western Union, MoneyGram
Varustusvõime: 2000 ühikut aastas

Toote üksikasjalik kirjeldus


Laseri tüüp:KiudlaserLõikamisala:1500 * 3000mm
Jahutusrežiim:Vee jahutamineRakendus:Metallmaterjali lõikamine
Tööpinge:380 V / 50 HzTöölaud:Teralaud
Seisund:UusLaservõimsus:1000W
Töötava laua maksimaalne koormus:1000 kgPositsioneerimistäpsus:± 0,05 mm
Z-telje tee:100mmSagedus:50 / 60Hz
Lõikamiskiirus:ReguleeritavJuhtimistarkvara:Küpsik

Kiudmetalliga laserlõikusmasina omadused


Hiinas ülitäpselt kasutatav suure võimsusega laserlõikur, mis suudab lõigata metallist uksekujunduse suure suurusega ja suurepäraselt lõigata kuni 22mm madalterasest, 12mm roostevabast terasest, 10 mm alumiiniumist, 5 mm messingist, 4 mm vasest ja 4 mm tsingitud teraslehest.
Bodori CNC metalltorude laserlõikusmasina eelis:
1. Pöörlevas seadmes olev elektrimootor reguleerib kiirust vabalt, hõlpsalt töötavana, madala müratasemega, suure pöörlemiskiirusega, suure täpsusega.
2. Ristmikku saab lõigata. Parim valik torukujuliseks ehitamiseks.
3.Importitud ülitäpne ülekandeseade, mis sobib ideaalselt servosüsteemiga, seega võib see tagada lõikamise täpsuse ja tõhususe.
4. Suurepärane tee kvaliteet: väiksem laserpunkt ja kõrge töö efektiivsus, kõrge kvaliteet.
5. Suur lõikekiirus: lõikekiirus on 2–3 korda suurem kui sama võimsusega CO2 laserlõikamismasinal.
6. Stabiilne töötamine: võtke kasutusele maailma parima impordi kiudlaserid, stabiilne jõudlus, võtmeosad võivad ulatuda 100 000 tunnini;
7. Fotoelektrilise muundamise kõrge kasutegur: võrrelge CO2 laserlõikamismasinaga, kiudlaserlõikamismasinal on fotoelektrilise muundamise efektiivsus kolm korda suurem.
8. Madalad kulud: säästa energiat ja kaitse keskkonda. Fotoelektriline konversioonimäär on kuni 25–30%. Madal elektritarbimine, see on vaid umbes 20% -30% traditsioonilisest CO2 laserlõikamismasinast.
9. Madal hooldus: kiudliini edastus ei pea peegeldama objektiivi, säästa hoolduskulusid;
10. Lihtsad toimingud: kiudoptilise liini edastamine, optilist rada ei saa reguleerida.

Kiudlaseriga lõikamise masina lõikamise parameetrid


1000 W kiudlaseriga lõikamismasina lõikamise parameetrid
MaterjalLõike paksus
(mm)
Lõikamine
kiirus
(m / min)
Gaasi lõikamineLõikusurvePihustiKollimaator / fookus
Süsinikteras0.530-40Õhk61,5 ühekihiline75/125
0.820-25Õhk81,5 ühekihiline75/125
118-22Õhk102,0 ühekihiline75/125
25-6.5Hapnik3.51,2 kahekihiline75/125
33-3.5Hapnik0.5-11,2 kahekihiline75/125
42-2.3Hapnik0.51,2 kahekihiline75/125
51.5-1.8Hapnik0.51,2 kahekihiline75/125
61.2-1.4Hapnik0.51,5 kahekordne kiht75/125
80.9-1.2Hapnik0.52,0 topeltkiht75/125
100.7-0.8Hapnik0.52,5 kahekihiline75/125
120.5-0.65Hapnik0.52,5 kahekihiline75/125
Roostevaba teras0.530-40Lämmastik71,5 ühekihiline75/125
0.822-25Lämmastik101,5 ühekihiline75/125
120-23Lämmastik121,5 ühekihiline75/125
26-7Lämmastik152,0 ühekihiline75/125
32.5-2.8Lämmastik182,0 ühekihiline75/125
40.8-1.2Lämmastik182,0 ühekihiline75/125
50.6-0.8Lämmastik182,0 ühekihiline75/125
Alumiinium0.520-25Õhk / lämmastik81,5 ühekihiline75/125
0.815-18Õhk / lämmastik91,5 ühekihiline75/125
110-12Õhk / lämmastik121,5 ühekihiline75/125
23-3.5Õhk / lämmastik182,0 ühekihiline75/125
31-1.5Õhk / lämmastik182,0 ühekihiline75/125
Messing0.522-30Lämmastik121,5 ühekihiline75/125
0.813-17Lämmastik121,5 ühekihiline75/125
110-12Lämmastik151,5 ühekihiline75/125
22-3Lämmastik182,0 ühekihiline75/125
31-1.3Lämmastik182,0 ühekihiline75/125
Vask0.515-18Hapnik121,5 ühekihiline75/125
0.88-12Hapnik121,5 ühekihiline75/125
15-7Hapnik121,5 ühekihiline75/125
20.8-1.2Hapnik152,0 ühekihiline75/125

Eelised


1. Toetage erinevaid pildivorminguid, nagu Al, DXF, PLT, Gerber, saavad lugeda standardset ISO G-koodi MaterCam, Type3-st, näiteks pesastustarkvarast.
2. Automaatne optimeerimine DXF-faili avamisel või juhtimisel (nt korduva rea kustutamine, ühendatud ridade liitmine, failide sisse- ja väljalõikamise tuvastamine ja failide sortimine). Kasutaja võib otsustada, kas teha ülaltoodud tööd käsitsi või lasta kontrolleril seda automaatselt teha.
3. Toetage tavalisi pildi redigeerimise funktsioone
4. Järgides seda, mida näete, saate, et seada sisse / välja lülitus, kerfi kompensatsioon, ühendamine, sild, ülepõlemine, lõhe salvestamine .etc
5. Lõikamise töövoo eelvaate unikaalne funktsioon.
6. Toetage segmentaalset läbilõiget, Progressiivset läbitungimist, Läbilõiget, Läbipaistvat läbilõiget, ,, Väljundlaseri vatt eraldi, sagedus, laseri tüüp, õhutüüp, rõhk, automaatne lõikekõrgus augustamise ja lõikamise ajal.
7. Toetus eraldi sisse- ja väljalülituskiiruse seadmiseks vastavalt laseri võimsuse reguleerimisele.
8. Suur salvestusruum, mis võimaldab kasutajal salvestada kõik lõikamisparameetrid, et seda uuesti samal materjalil kasutada.
9. Murdepunkti taastamine, CNC võib naasta punkti, kus lõikamine peatus, võimaldades osalist faili lõikamist. Pärast peatust või pausi võib sinna minna ükskõik kuhu, et seal alustada.
10. Sama tarkvara saab toetada torude ümmargust ja plaadilõikamist, programmeerimine on sama ja toetada lõikumist.
11. Tugi lõikamiseks seatud kõrgusel, serva otsimine automaatselt ja tooriku väljastpoolt alustamine või tõstmine üles, kui tõrvik on toorikust väljas.
12. Võimas laiendusvõime, üle 15 PLC protsesside programmeerimise, üle 30 programmeeritava protsessi.
13. Sisend / väljund ja alarmsisend on programmeeritavad, toetavad juhtmevaba kaugjuhtimispulti ja Interneti-ühendust.

Tehniline parameeter


Tööpiirkond3000 * 1500mm
Kontroller + kõrguse jälgijaKüpsik
LaserallikasKiudlaser-allikas 1000W
Laine pikkus1070 nm ± 10 nm
LaserpeaValikuline
Käik ja hammasSaksamaa
JuhtraudTaiwani HIWIN
Positsioneerimistäpsus≤ ± 0,04 mm
Lõikepaksus1-6mm
Maksimaalne lõikamiskiirus40000mm / min (vastavalt materjalidele)
TööpingeAC220V / 110 V ± 10% 50Hz / 60Hz
Min rida laius≤0,12 mm
ÜlekanneYaskawa servo 850W + reduktor FASTON
Z-telgYaskawa 400W + pidur
JahutamineVee jahutamine
Struktuur10mm paksus keevitatud terastoru, alumiiniumisulamist tugipostid
Energiatarve≤7,5 kW

CW 1000W kiudlaseriga laserlõikes kasutatavad materjalid


Kiudlõikurit kasutatakse peamiselt süsinikterase lõikamiseks, pehme terase, roostevaba terase, räniterase, alumiiniumsulami, titaanisulami, tsingitud teraslehe, peitsimisplaadi, alumiiniumtsingiplaadi, vase ja mitmesuguste metallimaterjalide lõikamiseks. See on cnc-laserlõikurid, mida saab kasutada ülitäpseks lõikamiseks. Seda võib nimetada ka fiiberlõikuriks, fiiberoptiliseks laserlõikuriks, metalli laserlõikuriks, kiudlõikuriks, süsinikterase lõikamiseks, cnc-laserlõikuriks.

Kiudlaserlõikusmasina rakendustööstus


Lehtmetall, riistvara, kööginõud, elektroonika, autoosad, klaas, reklaam, käsitöö, valgustus, dekoratsioon, ehted jne.
